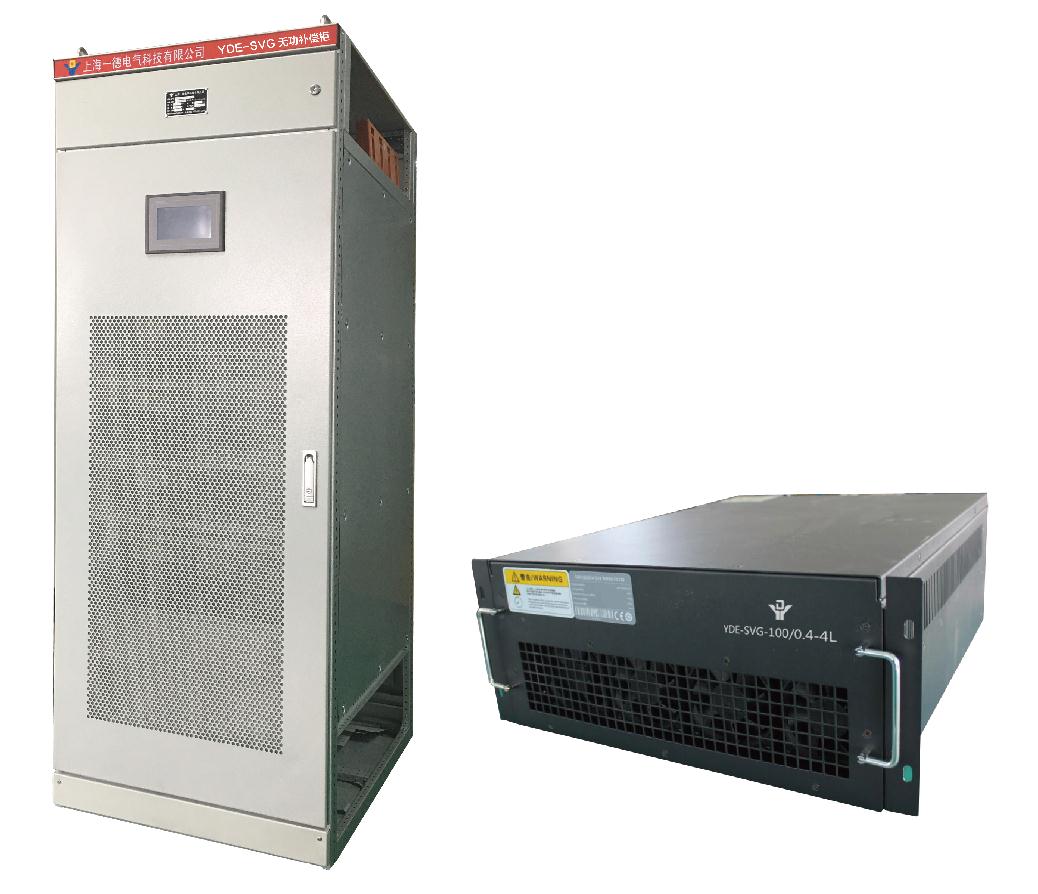

一、概述

      低压SVG静止无功发生器，是突破传统的電容、電抗无功补偿理论的一种高新技(jì )术产品。它通过大功率電力電子器件(IGBT)的高频开关实现从感性到容性的连续、快速、双向无功调节,為電网或用電负荷提供快速动态无功补偿与谐波治理，可有效提高電网電压暂态稳定性，**母線電压闪变，补偿不平衡负荷，滤除谐波及提高功率因数。

二、工作原理

      SVG是利用可关断大功率電力電子器件(如IGBT)组成自换相桥式電路，经过電抗器并联在電网上。适当地调节桥式電路交流侧输出電压的幅值和相位，就可以使该電路吸收或者发出满足要求的无功電流，实现动态无功补偿的目的。

三、性能特点

 1、启动冲击小

SVG部分采用自励方式起动，启动快速且冲击電流限制在很小的幅值。

2、任意组合的连续补偿范围

SVG可以从额定感性工况到额定容性工况连续输出无功，和固定電容器组合构成任意范围的连续补偿。

3、动态响应速度快

SVG具有10ms以内的快速输出无功的特性,因而对快速的冲击负荷具有更好的补偿效果，对闪变有更好的**效果。

4、优异的谐波输出特性

SVG既可以输出近似正弦波的无功電流，也可以输出设定次数的谐波電流。

5、占地面积小

SVG以半导體功率器件构成的逆变器為**，使用直流電容器储能，特别适合于占地面积要求较高的场合。SVG系列可做成可移动式装置。

6、高效率

SVG采用新型低损耗IGBT功率器件，装置效率可达99%以上。

7、补偿能力

SVG输出電流不依赖于系统電压，表现為恒流源特性，在系统電压跌落到20%时仍可以输出额定无功電流，具有更宽的运行范围。

SVG与无源滤波补偿装置(FC)配合使用，通过对固定電容器组的综合控制，可以更好的满足系统和负荷的补偿范围要求。

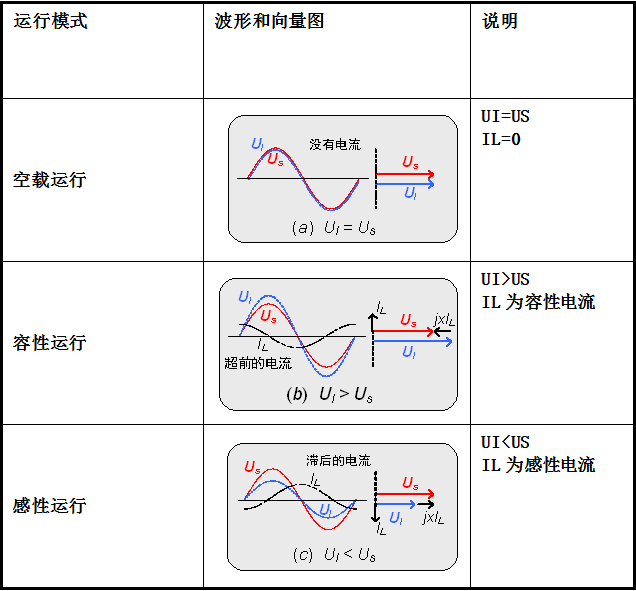

四、产品运行模式

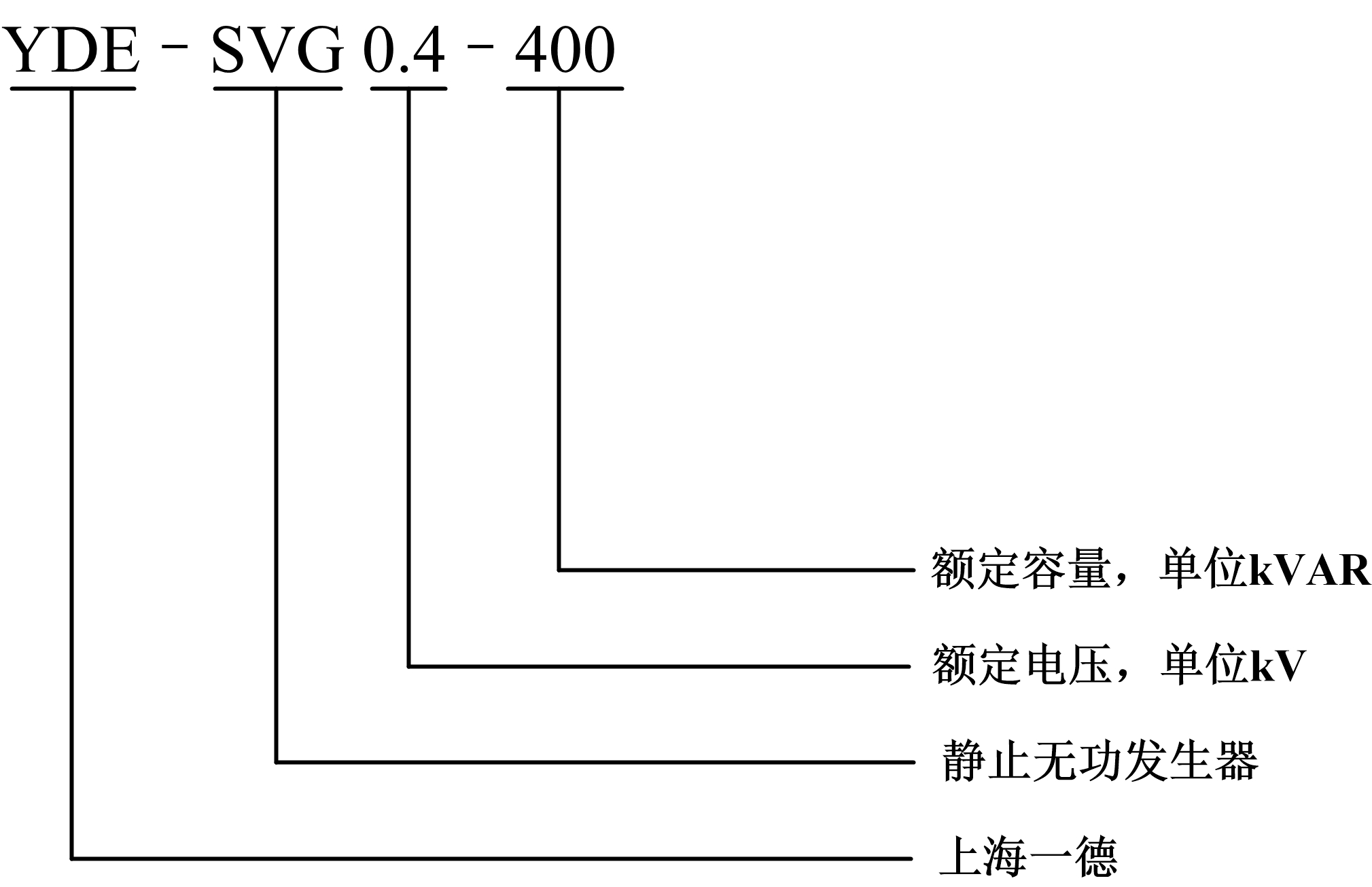

五、整柜选型说明

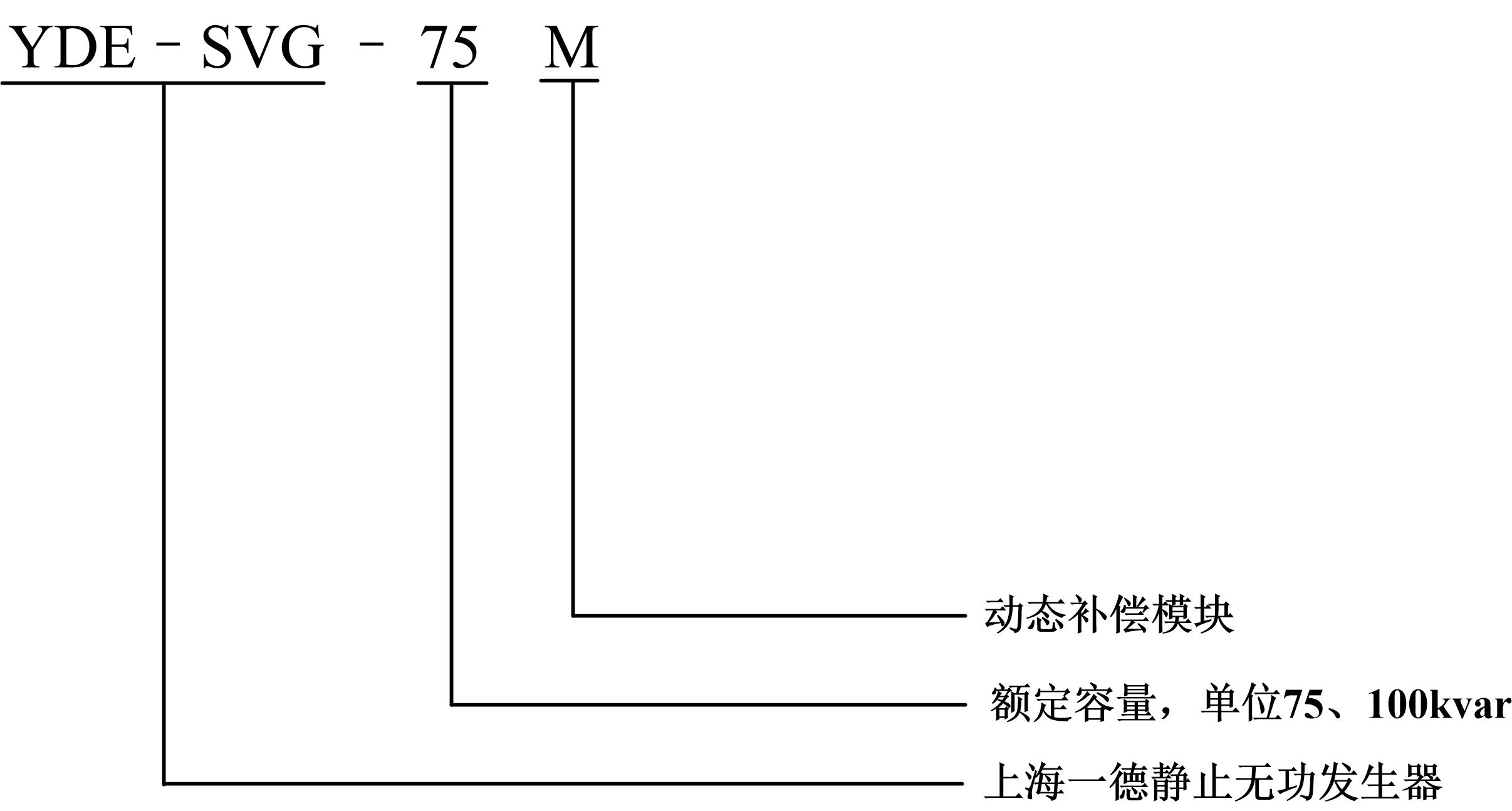

模块型号说明：

六、主要技(jì )术参数

七、整柜尺寸规格

YDE-SVG整柜标准尺寸(宽x深x高）：800x1000x2200mm

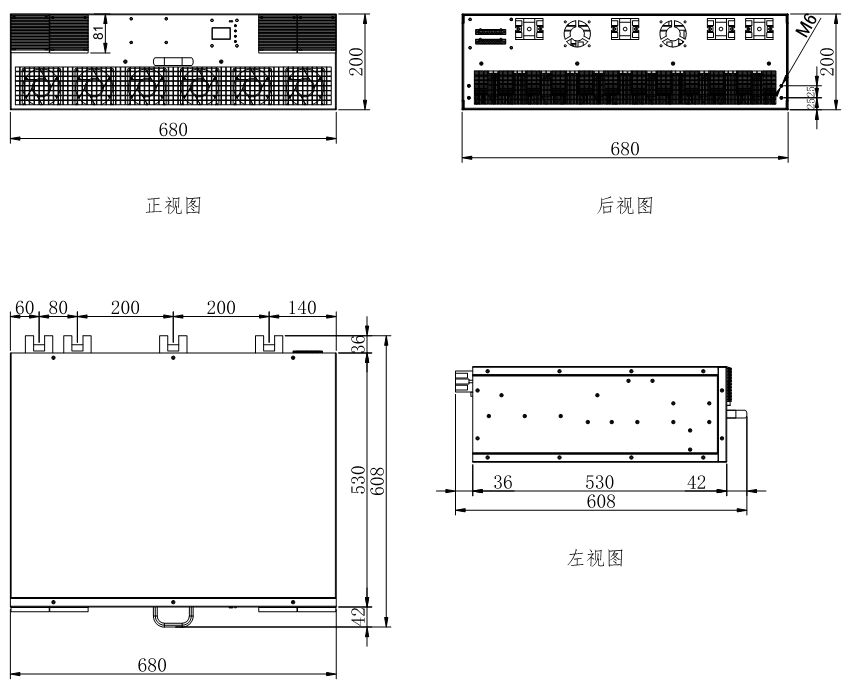

八、SVG模块的安装尺寸图
