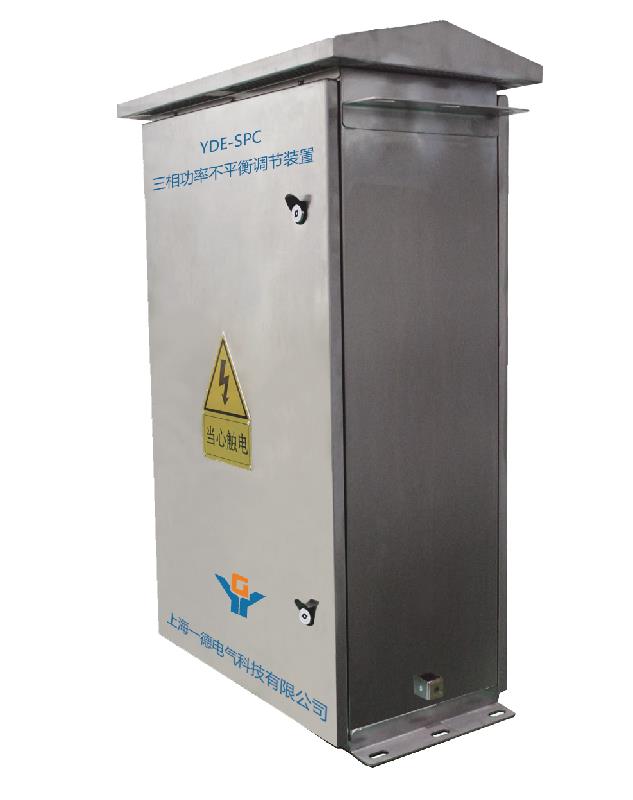

YDE-SPC三相不平衡综合调节装置

三相不平衡自动调节装置(SPC)主要用于低压配電用户侧，治理三相電流不平衡，相電压偏低和补偿无功，优化電能质量。SPC产品规格覆盖50A/35kvar, 75A/50kvar，150A/100kvar,可同时补偿三相不平衡電流和无功，实现连续、动态补偿。

详细介绍

一、产品概述

三相不平衡自动调节装置(SPC)主要用于低压配電用户侧，治理三相電流不平衡，相電压偏低和补偿无功，优化電能质量。SPC产品规格覆盖50A/35kvar, 75A/50kvar，150A/100kvar,可同时补偿三相不平衡電流和无功，实现连续、动态补偿。

二、工作原理

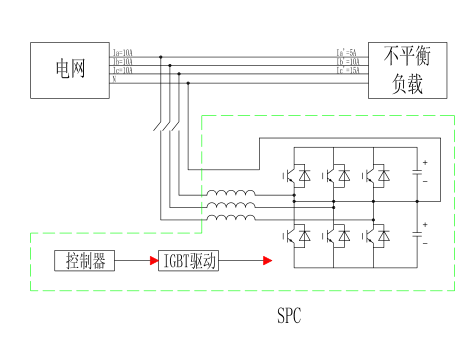

三相不平衡补偿原理图

三相不平衡的补偿原理

YDE-SPC开启后，通过外接電流互感器(CT)实时检测系统電流，并将系统電流信息发送给内部控制器进行处理分析，以判断系统是否处于不平衡状态，同时计算出达到平衡状态时各相所需转换的電流值，然后将信号发送给内部IGBT并驱动其动作，将不平衡電流从電流大的相转移到電流小的相，**达到三相平衡状态。

无功补偿的原理

三相负荷不平衡自动调节装置开启后通过外部電流互感器(CT)，实时检测负载電流，并通过内部DSP计算来分析负载電流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿電流，*终实现动态无功补偿的目的。

YDE-SPC可**改善台區電能质量，具體如下:

1、解决配電网三相不平衡问题，降低線路损耗;

2、稳定三相電压，提高供電质量，改善用電环境;

3、解决变压器单相过载问题，提高变压器运行寿命;

4、无功平衡，提高配電网有效输出容量;

三、功能特点

1、三相不平衡补偿功能

2、容性感性无功补偿功能

3、電压补偿功能

4、支持遠程数据传输

四、产品特点：

1、三相不平衡补偿，双向无功调节、電压调节

2、实时补偿，响应时间小于15ms

3、電流源型装置，不产生谐波，不会与系统产生谐振

4、无容量衰减

5、损耗小，占地面积小

6、运行安全稳定，设计使用寿命大于20年

7、免维护、易于调试

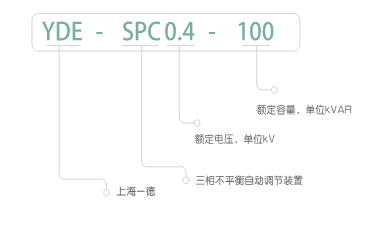

五、型号说明

六、技(jì )术参数

产品型号	YDE-SPC0.4-30	YDE-SPC0.4-50	YD-SPC0.4-100
系统参数
额定電压	400V
输入電压范围	400V*（-40%~+25%）
電网频率	50Hz
功耗	小于3%
接線方式	三相三線、三相四線
性能指标
三相平衡补偿能力	不平衡度小于5%
额定電流	45A	75A	150A
无功补偿范围	-30kvar~+30kvar	-50kvar~+50kvar	-100kvar~+100kvar
额定容量	30kvar	50kvar	100kvar
响应时间	15ms
保护功能	过压保护、欠压保护、过流保护、过补偿保护等
监控及通讯
监控显示内容	電压、電流、功率因数、频率、无功功率等
通讯接口	RS485/网口
通讯协议	Modbus协议
机械特性
壳體	不锈钢材质
尺寸	7003001000	7004001000	7005001000
安装方式	户外落地式、悬挂式
环境要求
海拔高度	1500m以下，1500m以上需特殊设计
运行温度	-20℃~+50摄氏度
IP等级	IP54
