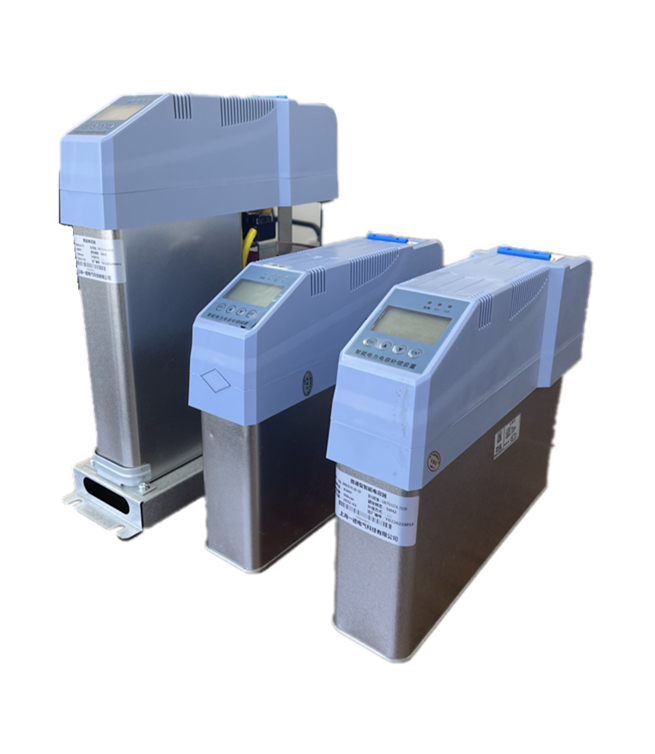

YDL系列智能電容器集成了现代测控，電力電子，网络通讯，自动化控制，串联電抗器、電力電容器等先进技(jì )术。新一代低压无功补偿设备具有补偿效果更好，體积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更長，可靠性更高的特点，适应了现代電网对无功补偿的更高要求。是0.4kV低压配電网降低線损、提高功率因数、改善電能质量和节能降耗的智能型无功补偿设备。
一、产品概述
YDL系列智能電容器集成了现代测控，電力電子，网络通讯，自动化控制，串联電抗器、電力電容器等先进技(jì )术。新一代低压无功补偿设备具有补偿效果更好，體积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更長，可靠性更高的特点，适应了现代電网对无功补偿的更高要求。是0.4kV低压配電网降低線损、提高功率因数、改善電能质量和节能降耗的智能型无功补偿设备。
二、产品选型规格表
1、抗谐型智能電容器产品选型表
|
序号 |
名称 |
型号 |
额定電压kV |
补偿容量kvar |
备注 |
|
1 |
共补抗谐型智能電容器 |
YDL-5M/0.48-7R |
0.48 |
5 |
网口+塑壳+ 電容器+7%電抗器 |
|
2 |
YDL-10M/0.48-7R |
10 |
|||
|
3 |
YDL-15M/0.48-7R |
15 |
|||
|
4 |
YDL-20M/0.48-7R |
20 |
|||
|
5 |
YDL-25M/0.48-7R |
25 |
|||
|
6 |
YDL-30M/0.48-7R |
30 |
2、普通型智能電容器产品选型表
|
序号 |
名称 |
型号 |
额定電压kV |
补偿容量kvar |
备注 |
|
1 |
共补普通智能電容器 |
YDL-15M/0.45 |
0.45 |
15 |
网口+塑壳+ 電容器 |
|
2 |
YDL-20M/0.45 |
20 |
|||
|
3 |
YDL-30M/0.45 |
30 |
|||
|
4 |
YDL-40M/0.45 |
40 |
|||
|
5 |
分补普通智能電容器 |
YDL-10F/0.45 |
0.45 |
10 |
网口+塑壳+ 電容器 |
|
6 |
YDL-15F/0.45 |
15 |
|||
|
7 |
YDL-20F/0.45 |
20 |
三、产品特点
1、采用复合开关，技(jì )术先进，性能稳定可靠。
2、产品體积小、标准化、模块化，每台模块自成一个整體，安装、扩容、更换方便。
3、液晶中文显示，操作简单，维护方便。
4、接線简单，产品使用网络联机，无二次小線接線，减少故障。

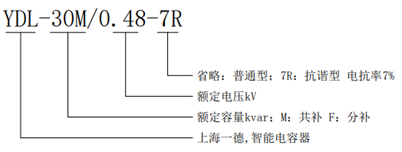

四、产品型号
举例说明：YDL-30M/0.48-7R 共补抗谐型智能電容器，含電抗器，電抗率7%；
YDL-30M/0.45 共补普通型智能電容器，不含電抗器；
YDL-20F/0.45 分补普通型智能電容器，不含電抗器；
|
类别 |
常规電容器构成无功 补偿系统 |
YDL系列智能電容器构成无功补偿系统 |
|
无功补偿装置 |
常规電容器、熔断器、复合开关或机械式接触器、热继電器、智能控制器 |
YDL系列智能電容器（1**立使用或多台联机使用） |
|
控制方式 |
自动控制或手动控制 |
自动控制或手动控制，实现过零投切（自动控制无需配置控制器
|
|
参数测量 |
测量電压、電流、无功功率、功率因数 |
测量電压、電流、无功功率、功率因数、各台電容器三相電流、電容器體内温度 |
|
状态监视 |
電容器投切状态、过欠补状态、过欠压状态 |
模块投切状态、过欠补状态、过欠压状态、保护动作类型、自诊断故障类型 |
|
保护类型 |
電流速切、过流保护、过压保护、欠压保护 |
電流速切、过流保护、过压保护、欠压保护、電容器过温保护、断相保护、三相不平衡保护 |
|
人机对话 |
数码管与按键 |
显示界面与按键、信息内容丰富 |
|
安装使用 |
元件总类多，数量多，结构复杂 |
产品结构简洁，安装接線简单方便 |
|
系统组成及扩展 |
产品整體性设计、一次性投资。产品成形后的补偿容量调整困难。 |
产品為模块化设计，补偿容量扩展方便，可实现分期投资。 |
|
外形及重量 |
體积庞大、重量非常大 |
结构精巧、重量轻。 可以直接安装在配電柜内。 |
|
可靠性分析 |
元件种类多、数量多。控制器故障将导致整个补偿系统失效。 |
智能低压无功补偿模块自动构成系统工作，单台故障则自动退出系统，不影响其他智能電容器工作。系统可靠性高。 |
