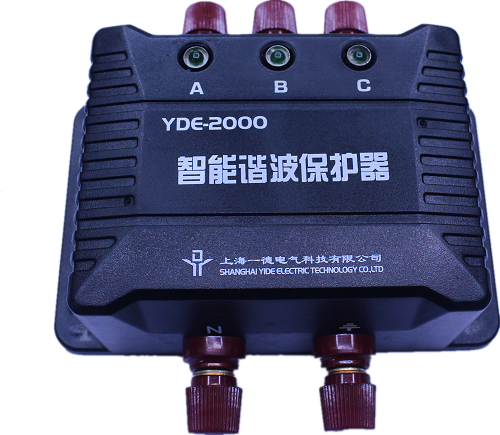

上海一德YDE-3000智能谐波保护器利用制造工艺，采用纳米晶材料及使用了拥有**技(jì )术的滤波電路，提供1KHz-30MHz频率各种能量的谐波保护。可自动消除用電设备产生的高次谐波、高频噪声、脉冲尖峰、電涌等干扰，矫正因谐波影响而产生的畸变的電压、電流波形、以达到减少控制设备的故障率和机器误操作，**克服由于谐波污染引起的高频干扰，同时可提高对電网的节能效果。能与YDE-APF形成三级防护體系。
一、产品概述：
上海一德YDE-3000智能谐波保护器利用制造工艺，采用纳米晶材料及使用了拥有**技(jì )术的滤波電路，提供1KHz-30MHz频率各种能量的谐波保护。可自动消除用電设备产生的高次谐波、高频噪声、脉冲尖峰、電涌等干扰，矫正因谐波影响而产生的畸变的電压、電流波形、以达到减少控制设备的故障率和机器误操作，**克服由于谐波污染引起的高频干扰，同时可提高对電网的节能效果。能与YDE-APF形成三级防护體系。
為工业商业的電力分配系统提供自动保护，自动消除具有破坏性的高次谐波、電涌、尖峰信号、瞬时脉冲和激励振荡。

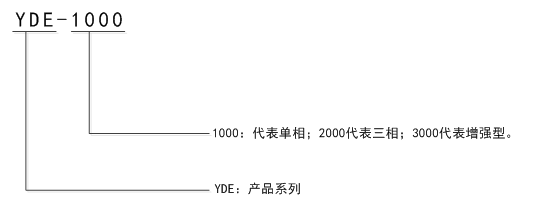

二、型号说明
三、产品特点
◆对高次频段的谐波（1KHz-30MHz）都有很强的**和消除能力，**能达到-40db的衰减能力（及消除99%的因各种谐波引起的電压、電流的畸变）。
◆**瞬时尖峰、浪涌電压、浪涌電流。
◆无源并联在電路各负载電柜、安装、运行简单可靠。
◆装置由特殊晶體材料合成所制，工作寿命无限。
◆由于消除了電路中的谐波等畸变现象，是電路中的铁损、铜损、集肤效应、涡流甚至谐波现象**克服，避免了上述各种因素带来的電能损耗，做到真正意义上的节能，在部分谐波严重的场合，节能效果甚至达到20%。
四、产品选型：
|
型号 |
相数 |
|
YDE-1000 |
单相 |
|
YDE-2000 |
三相 |
|
YDE-3000 |
增强型 |
五、主要技(jì )术参数：
|
基本参数 |
接線方式 |
单相；三相（三相三線，三相四線） |
|
功率接線端 |
L、N、PE（单相）；L1、L2、L3、N、PE（三相） |
|
|
電压等级 |
220V（单相）；380V（三相）（440V、690V等可定制） |
|
|
滤波范围 |
1KHz-30MHz；1KHz时开始衰减，1.5KHz时-3db的衰减，30KHz时**衰减為-43db |
|
|
性能指标 |
额定電压 |
AC220V；AC380V |
|
工作频率 |
50/60Hz±15% |
|
|
防浪涌 |
内置保护電路，对1.2/50us的浪涌電压 |
|
|
8/20us浪涌電流有良好的防护功能 |
||
|
绝缘電阻 |
＞50MΩ |
|
|
耐压 |
AC2000V，1min，无击穿闪络 |
|
|
泄露電流 |
1.2mA |
|
|
電磁兼容 |
震荡波抗扰度 |
IEC60255-22-1 III级 |
|
静電放電抗扰度 |
IEC60255-22-2 III级 |
|
|
射频電磁场辐射抗扰度 |
IEC60255-22-3 III级 |
|
|
快速瞬变脉冲群抗扰度 |
IEC60255-22-4 III级 |
|
|
外部环境 |
温度范围 |
-30°C~+70°C |
|
存储温度 |
-50°C~+90°C |
|
|
相对湿度 |
5%~95%，无凝露 |
|
|
海拔高度 |
≤2500米，更高海拔需要向上海一德定制。 |
|
|
安装 |
安装方式 |
螺丝固定安装 |
|
外观尺寸 |
152mm*115mm*62mm |
|
|
安装尺寸 |
136mm*58mm*62mm |
|
|
電源 |
功耗 |
＜1W（几乎不耗電） |
|
发热 |
温升＜5°C |
|
六、应用场合
|
序号 |
应用场合 |
应用范围 |
|
1 |
手术室 |
手术室中有電刀、除颤器、心電图机等，谐波污染会造成心電图机输出数据改变和计数器软件故障等。 |
|
2 |
ICU（重症监护病房） |
ICU病房在给病人提供支持**时，必须在病人附近同时安放和许多医疗设备，如心電监护仪、多功能呼吸机、心電图机、起搏器等。谐波污染严重而且复杂，更应采取谐波保护措施。针对特殊设备单独配置设备。 |
|
3 |
放疗科 |
放疗科中移动式放射剂量测量系统（如速率计、校准室等）若遭受高次谐波干扰，它们内嵌的電子元件可能记录噪声并改变数据输出。针对一起配置设备。 |
|
4 |
医學成像室 |
计数仪、移动式X射線机等极易受高次谐波干扰而改变数据输出。 |
|
5 |
医院的信息网络系统 |
医疗的特性决定了医院信息网络系统必须24小时全天候无间隙稳定运转。高次谐波污染往往使得这些智能化系统设备产生误码、错码，产生误动作；运行时经常出现程序运行错误、数据错误、时间错误、死机、无故重新启动，甚至可以使整个网络瘫痪。针对精密设备如重要计算机，再配置设备。 |
|
6 |
智能建筑 |
智能建筑中使用了大量现代化用電设备和装置如通讯系统、计算机、网络控制设备、变频空调、各种数码办公设备、灯光调控、消防系统、监控系统等。恶劣的谐波环境对保证系统和设备的安全正常运行造成了极大的威胁。 |
|
7 |
電视台/剧场/会堂设备 |
電视台/剧场/会堂照明光源大多為荧光灯、金属卤化物灯等气體放電类電光源，这些光源和舞台電脑调光灯属于非線性電气设备，因此在运行时会产生高次谐波，造成频闪、電缆发热，从而对通信、有線電视等弱電回路产生杂音；对精密的数字控制系统产生干扰，甚至产生故障。因此需要采取相应的高次谐波保护措施。 |
|
8 |
机场 |
主控室、计算机房、广播系统、灯光调光系统等 |
|
9 |
學校 |
精密实验室、计算机房、网络中心 |
|
10 |
電信机房 |
移动基站、网络中心 |
|
11 |
税務/工商大楼 |
计算机房 |
|
12 |
银行系统 |
计算机中心、营业大厅、安防系统 |
|
13 |
工厂 |
自动化生产線PLC、计算机控制设备、高精度机床、DCS系统 |

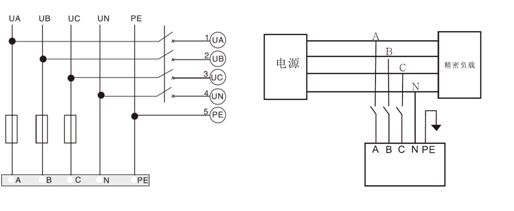

七、典型接線图
