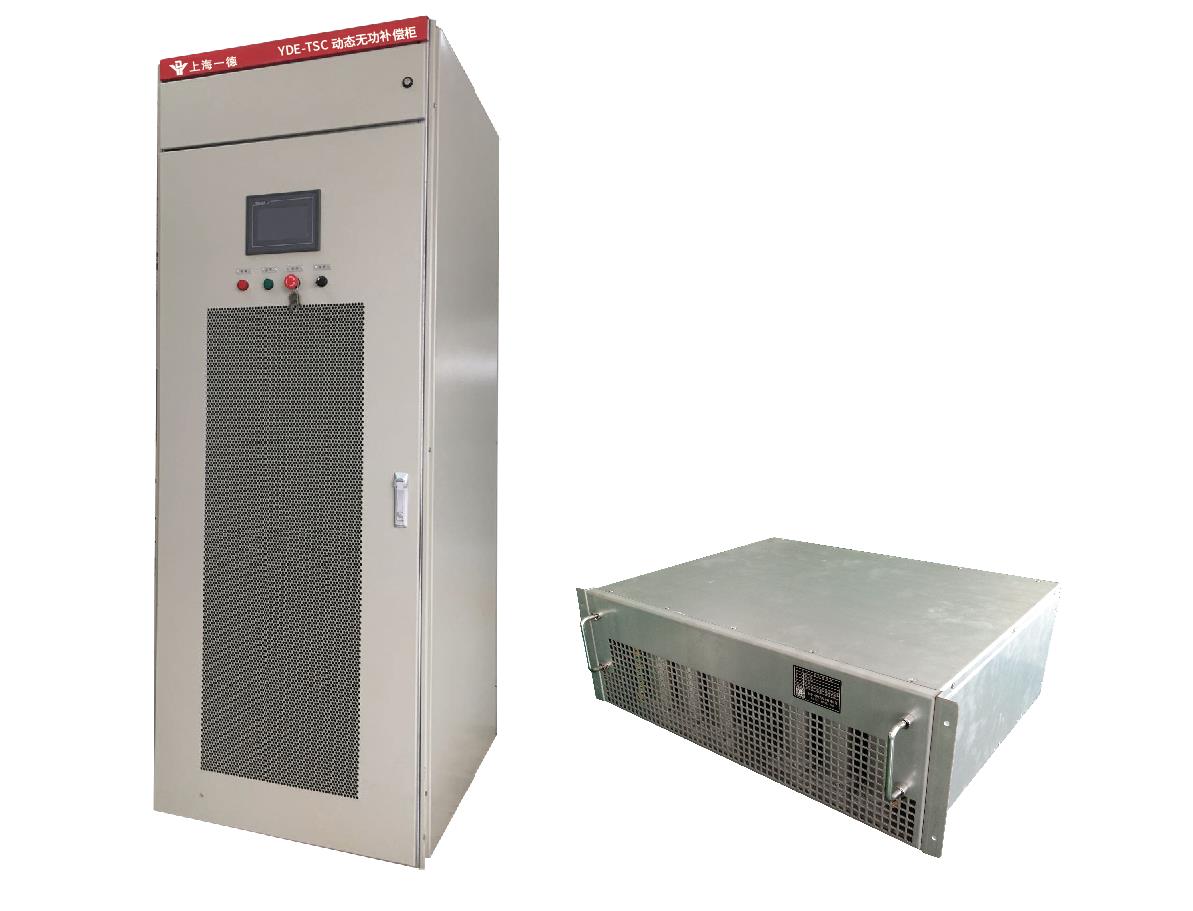

一、产品概述

TSC补偿模块由低压電力電容器、滤波串联電抗器、可控硅无触点投切装置、壳體、风机、温控器、高温電缆等组成，可以精确实施三相及分相无功补偿，由于串联電抗器的接入，防止了系统的振荡，同时根据有目的设计，能吸收了部分谐波分量。过零投切，无涌浪。响应速度小于20ms,體积小，集成一體化，安装简洁。

二、工作原理

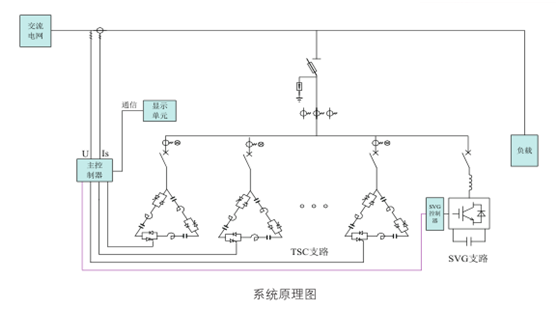

TSC补偿模块通过自动功率因数补偿器自动控制電力電容器的投入和切除，达到所设定的功率因数并有效地**谐波现象发生。实现稳定系统電压，补偿電网无功、改善功率因数、提高变压器承载能力的目的。可**适应于各地大工业用户。

三、技(jì )术特点

• Ø采用模块化结构：安装方便、易于维护。體积小，温度等级高，同时还有完善的温度保护系统及通风系统;
• Ø 应用方式灵活：可与SVG动态补偿模块及APF有源滤波模块安装于同一柜體内，便于实现各种场合需要;

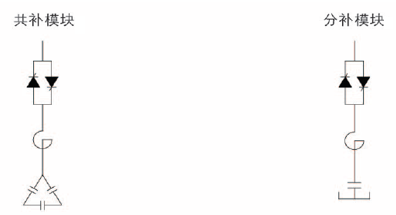

• Ø具备综合补偿、分相补偿、循环投切和8421编码等多种补偿方式可选;
• Ø 高效安全可靠：采用了干性技(jì )术、自愈技(jì )术、压敏断路器技(jì )术等工艺，具有寿命長，过载能力强的特点;
• Ø投切技(jì )术：采用可控硅无触点投切装置投切;
• Ø保护措施完善：具有系统过流、过压、欠压、缺相保护，输出过流、超温保护，控制综合保护等功能，保证装置長期稳定运行;
• Ø适用于800mm及1000mm宽低压开关柜.

四、产品选型

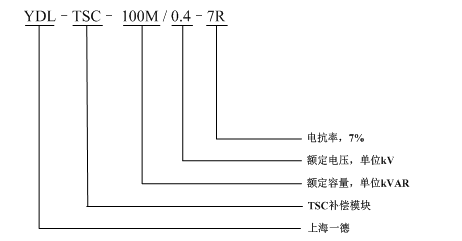

产品选型表:

五、技(jì )术参数

六、应用方式

YDL-TSC模块既可以单独组屏，与SVG模块、APF模块采用同一系列模块结构，也可以实现各种模式的混合组柜型式，便于各种工况下的灵活选用，以实现无功动态补偿及谐波治理的目的。

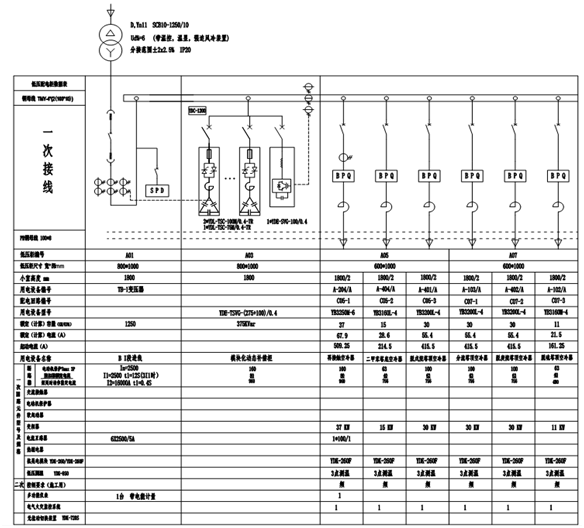

1、YDL-TSC模块与SVG模块混合组柜

YDL-TSC模块和SVG模块可多种容量灵活配置，TSC模块实现大容量的调节，SVG模块实现精细补偿调节，同时可实现三相共补与单相分补结合。根据系统无功变化，自动**，智能补偿。具有补偿速度快、精度高等优点，同时成本较低。是一种新型可快速调节无功功率的新装置，解决传统无功补偿断续补偿及纯SVG成本高的问题，适用于冶金、机械等系统无功功率快速变化的场合。

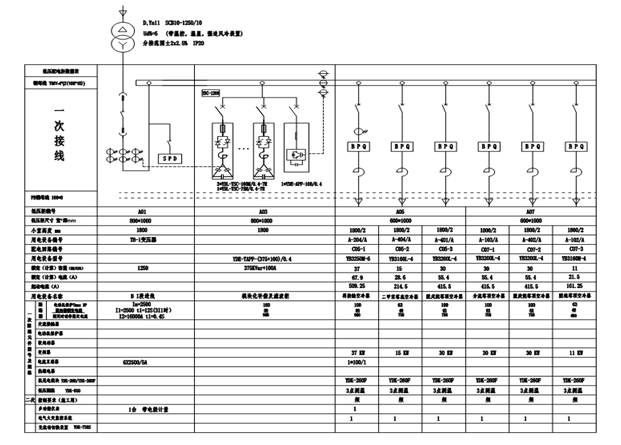

2、YDL-TSC模块与APF模块混合组柜

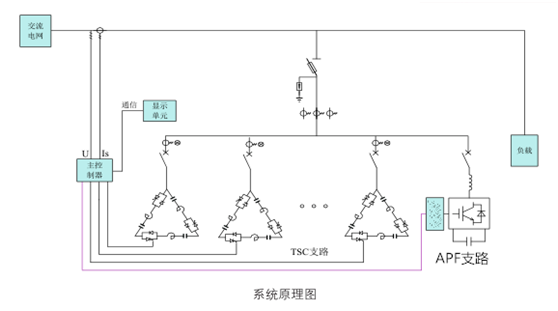

TAPF低压动态无功有源滤波综合补偿装置是由模块化TSC和有源滤波器APF有机组合在一起的可快速、连续光滑调节電力系统无功功率并且可以进行有源滤波的新型综合补偿装置，解决了传统无功补偿精度不够、谐波滤除效果差及纯有源滤波器进行无功补偿成本高的问题，具有投切无涌流、响应速度快、滤波效果好的特点，是低压动态无功补偿兼有源滤波的性价比较高的设备。适用于建筑、化工等负载较為稳定、含有大量非線性负载的场合。

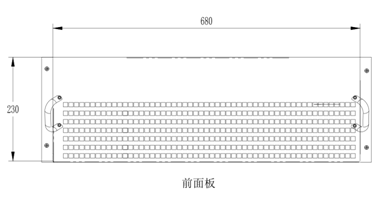

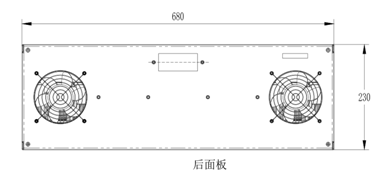

 七、TSC模块外形及安装结构尺寸图
