TBB系列高压并联電容器装置适用于频率為50Hz，额定電压等级為6kV、10kV、35kV的输配電系统中，用以补偿系统无功功率，提高功率因数，调整電网電压，降低線路损耗，改善供電质量，提高供配電设备的使用效率，容量可以从数百Kvar到数万Kvar。
一、产品概述
TBB系列高压并联電容器装置适用于频率為50Hz，额定電压等级為6kV、10kV、35kV的输配電系统中，用以补偿系统无功功率，提高功率因数，调整電网電压，降低線路损耗，改善供電质量，提高供配電设备的使用效率，容量可以从数百Kvar到数万Kvar。
二、工作原理

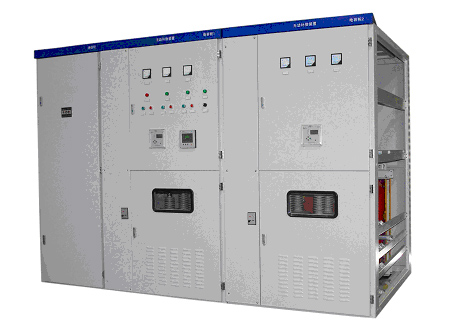

装置由隔离开关、真空接触器、電容器、串联電抗器、放電線圈、互感器、避雷器以及控制装置和测量保护装置组成，成套装置结构可分為柜式和框架式。電容器和串联電抗器支路分為若干组分别用真空接触器进行分组投切，用以补偿系统无功功率，提高功率因数。
三、性能特点
1、采用**高压電力電容器，可靠性高、寿命長、损耗小、运行温升低；
2、装置的实际電容与其额定電容之差不超过额定值的0～10%，装置的任何两線路端子之间電容的最大值与最小值之比不超过1.06；3、装置的绝缘水平：6kV 额定電压的成套装置，其主電路相间及相与地之间，工频耐受電压（方均根值）23kV，1min；10kV额定電压的成套装置其主電路相间以及相与地之间，工频耐受電压（方均根值）30kV，1min；成套装置辅助電路工频耐受電压（方均根值）2kV，1min；
4、装置对電容器内部故障，除设有单台熔断器保护外，根据主接線型式不同，设有不同的继電保护。電容器组的保护可选用开口三角電压保护、中性点不平衡電流保护，或電压差动保护；
5、装置允许在工频1.1倍额定電压下長期运行；
6、装置允许在由于过電压和高次谐波造成的有效值1.3倍额定電流的稳态过電流下连续运行；
7、電容器外置放電装置，可使设备断電后，5S内将電容器残压降至50V以下；
8、选配電抗率為1％-13％的串联電抗器，以限制合闸涌流、**特定次谐波。
四、产品应用
适用于220KV及以下配网变電站的6KV、10KV、35KV母線的无功补偿，广泛应用于冶金、矿山、石油、化工、机械、建材、市政、轻工等行业。
五、装置选型表
|
型号 |
额定電压 |
電容器组容量 |
分组方式 |
柜體或框架尺寸 |
柜體数量 |
接線保护方式 |
|
|

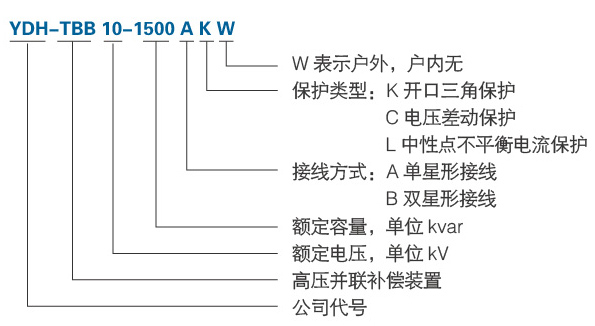

YDH-TBB6-300AK |
6 |
300 |
1 |
1200*1500*2200 |
1 |
单星形接線 |
|
|
YDH-TBB6-600AK |
6 |
600 |
1 |
1200*1600*2600 |
1 |
||
|
YDH-TBB6-1000AK |
6 |
1000 |
1 |
1200*1600*2600 |
1 |
||
|
YDH-TBB6-1500AK |
6 |
1500 |
1:2:2 |
1200*1600*2600 |
3 |
||
|
YDH-TBB6-1800AK |
6 |
1800 |
1:2.5:2.5 |
1200*1600*2600 |
3 |
||
|
YDH-TBB6-2400AK |
6 |
2400 |
1:1 |
1200*1600*2600 |
2 |
||
|
YDH-TBB6-3000AK |
6 |
3000 |
1:1:1 |
1200*1600*2600 |
3 |
||
|
YDH-TBB6-4000AK |
6 |
4000 |
1:1:1:1 |
1200*1600*2600 |
4 |
||
|
YDH-TBB10-300AK |
10 |
300 |
1 |
1200*1600*2600 |
1 |
单星形接線 |
|
|
YDH-TBB10-600AK |
10 |
600 |
1 |
1200*1600*2600 |
1 |
||
|
YDH-TBB10-1000AK |
10 |
1000 |
1 |
1200*1600*2600 |
1 |
||
|
YDH-TBB10-1500AK |
10 |
1500 |
1:2:2 |
1200*1600*2600 |
3 |
||
|
YDH-TBB10-1800AK |
10 |
1800 |
1:2.5:2.5 |
1200*1600*2600 |
3 |
||
|
YDH-TBB10-2400AK |
10 |
2400 |
1:1 |
1200*1600*2600 |
2 |
||
|
YDH-TBB10-3000AK |
10 |
3000 |
1:1:1 |
1200*1600*2600 |
3 |
||
|
YDH-TBB10-4000AK |
10 |
4000 |
1:1:1:1 |
1200*1600*2600 |
4 |
||
|
YDH-TBB10-15000BLW |
10 |
15000 |
1 |
1800*1500*1800 |
3 |
双星形接線 |
|
|
YDH-TBB10-18000BLW |
10 |
18000 |
1 |
1800*1500*1800 |
3 |
||
|
YDH-TBB10-24000BLW |
10 |
24000 |
1 |
2200*1600*1800 |
3 |
||
|
YDH-TBB35-15000BLW |
35 |
15000 |
1 |
1800*1500*1800 |
3 |
||
|
YDH-TBB35-18000BLW |
35 |
18000 |
1 |
1800*1500*1800 |
3 |
||
|
YDH-TBB35-24000BLW |
35 |
24000 |
1 |
2200*1600*1800 |
3 |
