对于普通动力负荷、负载電流变化较大的系统，系统所需无功补偿量也是变量，传统的固定式无功补偿装置无法满足系统的无功补偿需求。上海一德TSC系列低压动态无功补偿装置专门针对此类系统设计，该装置可以根据负载变化自动**，实时补偿，使系统的功率因数始终保持在**值。
一、产品概述
对于普通动力负荷、负载電流变化较大的系统，系统所需无功补偿量也是变量，传统的固定式无功补偿装置无法满足系统的无功补偿需求。上海一德TSC系列低压动态无功补偿装置专门针对此类系统设计，该装置可以根据负载变化自动**，实时补偿，使系统的功率因数始终保持在**值。
二、工作原理
该装置采用控制算法，实时检测并计算系统所需的补偿量，控制各补偿支路的投切，实现精确的无功功率补偿。投切开关选用晶闸管无触点开关，晶闸管无触点开关采用等压投入、过零切除的控制技(jì )术，可有效的**投切浪涌，提高系统可靠性，延長電容器的使用寿命。
无触点开关在容性電流自然过零点触发导通，使得電滤波装置容器接入電网时不会出现瞬间过電流，这种控制模式可以确保动态补偿及滤波装置不会给電网造成干扰，也不会影响周边设备。
三、主要功能
补偿系统所需无功功率，提高功率因数；
增加变压器及输電線利用率，减少设备投资费用；
减少变压器及输電線路无功损失；
提高系统電压，稳定供電质量。
四、性能优点
上海一德晶闸管无触点投切开关采用**进口晶闸管，开关性能安全可靠。
電流过零投切，无涌流、无操作过電压
补偿精度高、无振荡投切；
响应速度快，上海一德控制器采用专业研发的模糊控制投切理论，单步投切与全容量投切速度都小于20ms。
可编程策略及参数设置；
抗電压波动冲击、抗谐波干扰；
可选配電抗器率為1％-25％的串联電抗器，可限制合闸涌流和**特定次数谐波；
运行可靠性高运行费用低；
保护完备，具有过流、速断、过压、欠压等保护功能。
五、技(jì )术参数
额定電压
0.4～1.14KV 单相或三相
额定功率
50Hz/60Hz
有功损耗
小于0.5%
投切方式
顺序、循环、编码组合
响应时间
小于20ms
无功补偿
大于0.95
每级容量
（投切步長）：10～100kvar
工作方式
连续工作
结构形式
柜式
环境温度
-20℃～45℃
相对湿度
不超过95％
海拔高度
不超过1500m
防护等级
IP30
六、产品应用
适用于冶金、机械、矿山、建材、石油、化工、市政等行业中负载变化较快的工况。

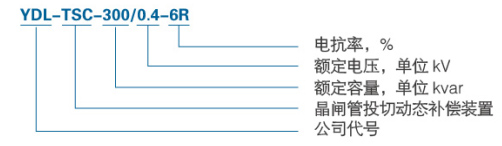

七、产品型号
八、装置选型表
|
型号 |
電容器组容量 |
分组情况 |
投切级数 |
投切步長 |
電抗率% |
|
|
400V系统，7%電抗率 |
||||||
|
YDL-TSC-120/0.4-7R |
120 |
1:1:1:1 |
4 |
30 |
7 |
|
|
YDL-TSC-150/0.4-7R |
150 |
1:2:4:8 |
15 |
10 |
7 |
|
|
YDL-TSC-180/0.4-7R |
180 |
1:2:2:4 |
9 |
20 |
7 |
|
|
YDL-TSC-210/0.4-7R |
210 |
1:2:2:2 |
7 |
30 |
7 |
|
|
YDL-TSC-250/0.4-7R |
250 |
1:2:2 |
5 |
50 |
7 |
|
|
YDL-TSC-300/0.4-7R |
300 |
1:1:2:2 |
6 |
50 |
7 |
|
|
YDL-TSC-350/0.4-7R |
350 |
1:2:2:2 |
7 |
50 |
7 |
|
|
YDL-TSC-400/0.4-7R |
400 |
1:1:1:1 |
4 |
100 |
7 |
|
|
400V系统，14%電抗率 |
||||||
|
YDL-TSC-120/0.4-14R |
120 |
1:1:1:1 |
4 |
30 |
14 |
|
|
YDL-TSC-150/0.4-14R |
150 |
1:2:4:8 |
15 |
10 |
14 |
|
|
YDL-TSC-180/0.4-14R |
180 |
1:2:2:4 |
9 |
20 |
14 |
|
|
YDL-TSC-210/0.4-14R |
210 |
1:2:2:2 |
7 |
30 |
14 |
|
|
YDL-TSC-250/0.4-14R |
250 |
1:2:2 |
5 |
50 |
14 |
|
|
YDL-TSC-300/0.4-14R |
300 |
1:1:2:2 |
6 |
50 |
14 |
|
|
YDL-TSC-350/0.4-14R |
350 |
1:2:2:2 |
7 |
50 |
14 |
|
|
YDL-TSC-400/0.4-14R |
400 |
1:1:1:1 |
4 |
100 |
14 |
|
|
690V系统，6%電抗率 |
||||||
|
YDL-TSC-120/0.69-6R |
120 |
1:1:1:1 |
4 |
30 |
6 |
|
|
YDL-TSC-150/0.69-6R |
150 |
1:2:4:8 |
15 |
10 |
6 |
|
|
YDL-TSC-180/0.69-6R |
180 |
1:2:2:4 |
9 |
20 |
6 |
|
|
YDL-TSC-210/0.69-6R |
210 |
1:2:2:2 |
7 |
30 |
6 |
|
|
YDL-TSC-250/0.69-6R |
250 |
1:2:2 |
5 |
50 |
6 |
|
|
YDL-TSC-300/0.69-6R |
300 |
1:1:2:2 |
6 |
50 |
6 |
|
|
YDL-TSC-350/0.69-6R |
350 |
1:2:2:2 |
7 |
50 |
6 |
|
|
YDL-TSC-400/0.69-6R |
400 |
1:1:1:1 |
4 |
100 |
6 |
|
