一、产品概述

YDE-APF系列有源電力滤波器是谐波治理完美的解决方案。装置采用模拟逻辑方式消除電网谐波。通过实时检测電网中由非線性负载产生的電流波形，分离出谐波部分，将其反相，再通过IGBT逆变器的触发将反相電流注入到電网中，实现滤除谐波的功能。

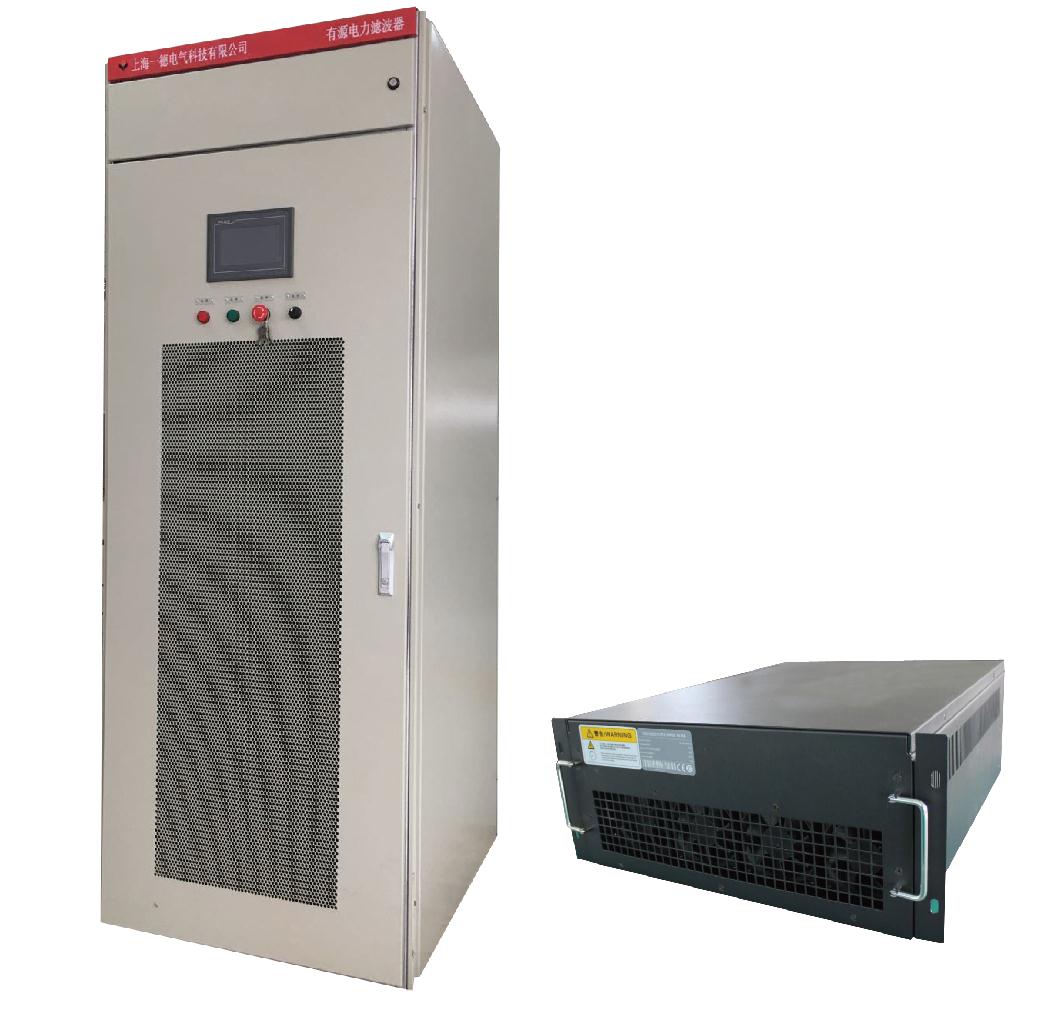

YDE-APF系列有源滤波器采用模块化结构，使产品更易于维修和扩展。整柜采用标准柜型，根据用户需求容量进行组装，同时预留增容空间，**单柜可扩展到500A。

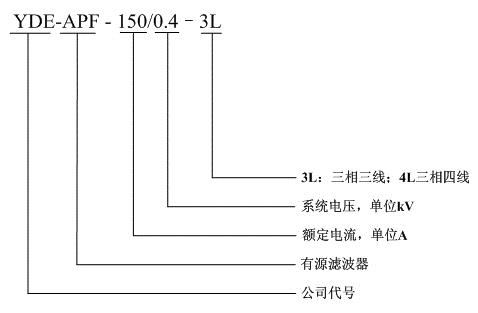

二、整柜型号定义说明

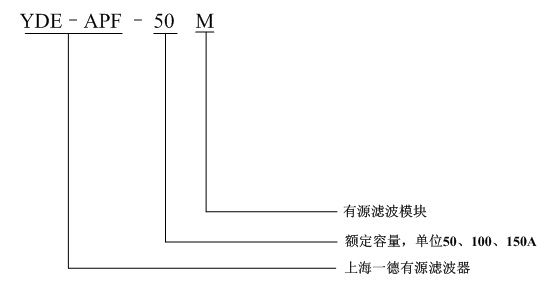

模块型号说明

三、工作原理图

四、产品技(jì )术特点

1、可同时滤除2次到50次的谐波電流；

2、单相动态注入電流，不受系统不平衡的影响；

3、 采用模拟逻辑的滤波方式和速度高达20KHz的IGBT，可迅速消除谐波；

4、40μs内响应负荷变化，全部响应时间為10ms(1/2周波)；

5、 防止与系统谐振；

6、具有自动限流功能，不会发生过载；

7、 可以只滤波，或同时滤波和补偿无功，并可设置功能的优先次序；

8、设计选型简单，不需要进行详细的電网分析，只需测量谐波電流的大小；

9、 并联安装方式，安装简单、方便，易于扩展，*多可10台并联。

10 、 具有短路、过压、欠压、过流等保护功能

11、采用高清晰5.7英寸中文彩色触摸屏。

五、技(jì )术参数

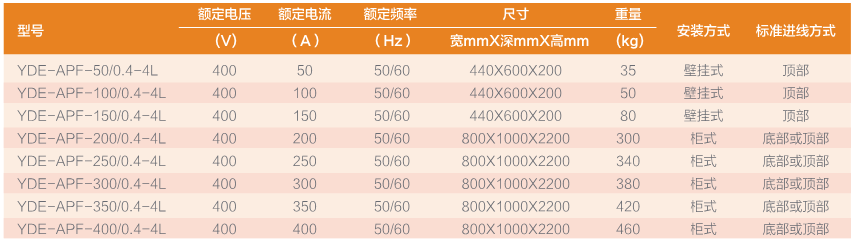

六、产品选型表

七、  产品应用

适用于電力、钢铁、冶金、轻工、建材、纺织、石化、化工、机械、汽車制造、通信、學校医院、办公楼宇、電气化铁路等行业的供電系统的谐波**。

八、APF模块安装尺寸
