TAPF低压动态无功有源滤波综合补偿装置是由晶闸管投切TSC模块和有源滤波器APF有机组合在一起的可快速、连续光滑调节電力系统无功功率并且可以进行有源滤波的新型综合补偿装置，解决了传统无功补偿精度不够、谐波滤除效果差及纯有源滤波器进行无功补偿成本高的问题，具有投切无涌流、响应速度快、滤波效果好的特点，是低压动态无功补偿兼有源滤波的性价比较高的设备。
一、产品概述
TAPF低压动态无功有源滤波综合补偿装置是由晶闸管投切TSC模块和有源滤波器APF有机组合在一起的可快速、连续光滑调节電力系统无功功率并且可以进行有源滤波的新型综合补偿装置，解决了传统无功补偿精度不够、谐波滤除效果差及纯有源滤波器进行无功补偿成本高的问题，具有投切无涌流、响应速度快、滤波效果好的特点，是低压动态无功补偿兼有源滤波的性价比较高的设备。
二、产品特点
Ø 采用模块化结构：安装方便、易于维护。體积小，温度等级高，同时还有完善的温度保护系统及通风系统。
Ø 容量大：单台模块容量大，一面柜可安装6台模块。

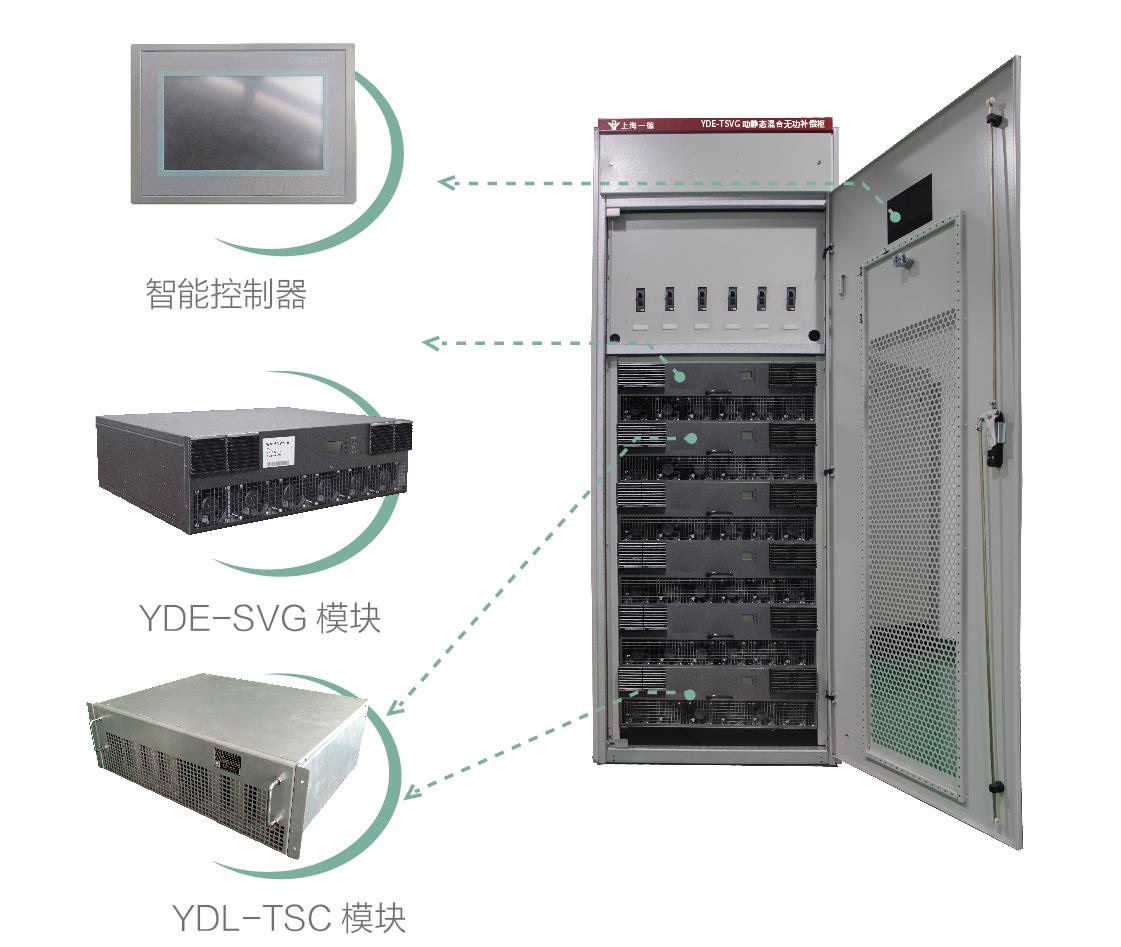

Ø 应用方式灵活：可与TSC动态补偿模块及APF有源滤波模块安装于同一柜體内，便于实现各种场合需要。
Ø APF有源滤波器支路除实现滤波外还可以部分容量开启SVG功能，双向输出无功功率；
Ø 采用主从控制器协同控制方式，避免两个**控制器对系统带来的震荡；
Ø 节省成本和空间：采用800mm宽柜體，**安装可达600kvar，相较于传统补偿形式，可减小柜體尺寸及柜體数量。
Ø 投切精细：采用分组投切，单组容量小于30kvar。
Ø 保护措施完善：具有系统过流、过压、欠压、缺相保护，输出过流、超温保护，控制综合保护等功能，保证装置長期稳定运行。
三、产品应用
适用于冶金行业、化工行业、医院、场馆等含有大量谐波電流需要同时做无功补偿及谐波治理的场合。
四、推荐配置选型方案
|
序号 |
变压器容量 |
补偿容量 |
滤波容量 |
柜體数量 |
TSC模块配置 |
APF模块配置 |
|
KVA |
kvar |
A |
台 |
台 |
台 |
|
|
1 |
630 |
200 |
100 |
1 |
2*YDL-TSC-100M/0.4 |
1*YDE-APF-100A |
|
2 |
800 |
270 |
100 |
1 |
3*YDL-TSC-90M/0.4 |
1*YDE-APF-100A |
|
3 |
1000 |
300 |
150 |
1 |
3*YDL-TSC-100M/0.4 |
1*YDE-APF-150A |
|
4 |
1250 |
380 |
150 |
1 |
2*YDL-TSC-100M/0.4 |
1*YDE-APF-150A |
|
5 |
1600 |
480 |
200 |
2 |
3*YDL-TSC-100M/0.4 |
2*YDE-APF-100A |
|
6 |
2000 |
600 |
300 |
2 |
6*YDL-TSC-100M/0.4 |
2*YDE-APF-150A |
