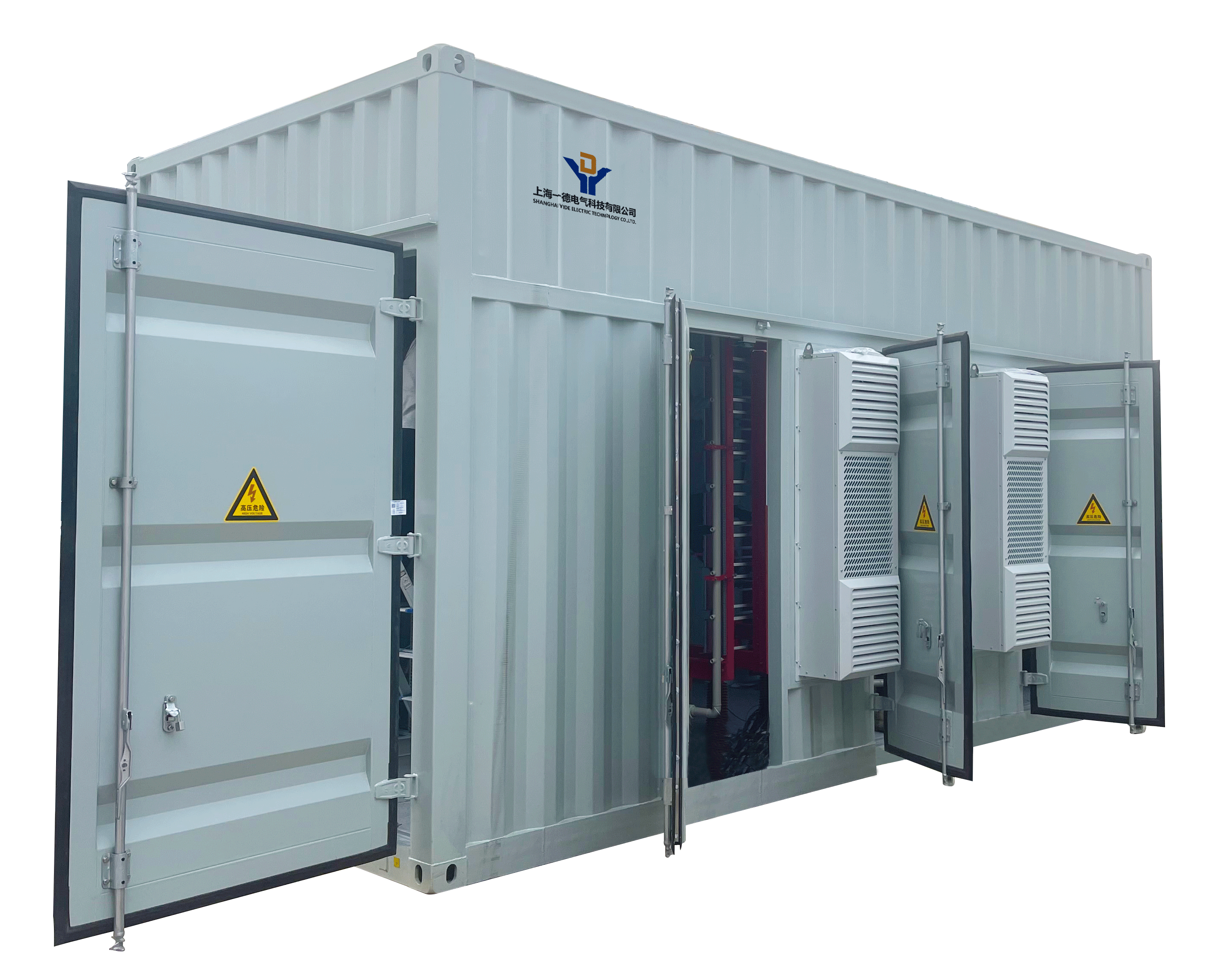

一、产品概述

升压式高压SVG装置由低压SVG功率柜和升压变压器(0.4/6kV或0.4/10kV)组成，通过升压变压器与6kV或10kV高压母線连接起来，称為升压机型。它通过检测電流与電压，动态发出无功電流，可控制系统功率因数或電压保持恒定。

直挂式高压SVG装置是选用全控型器件IGBT作為重要元件，基于瞬时无功理论，集電力電子技(jì )术、微机控制技(jì )术、光電触发技(jì )术于一體，是目前先进的高压动态无功补偿装置。

它采用自换相桥式電路经電抗器并联在電网上，通过调节自换相桥式電路输出電压的幅值及相位，控制装置注入電网的電流，从而控制该電路吸收或发出无功功率，实现动态无功补偿。

它的主回路采用功率单元级联链式结构。按照柜體组成分為：进線启动柜、功率柜及控制柜。

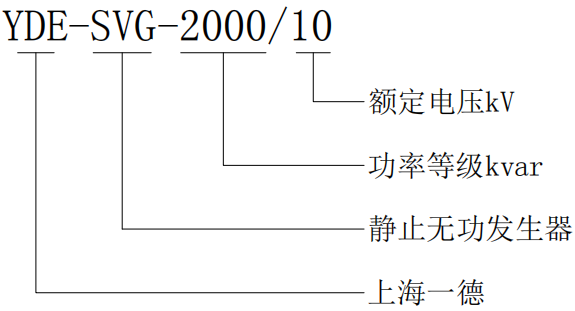

二、产品型号

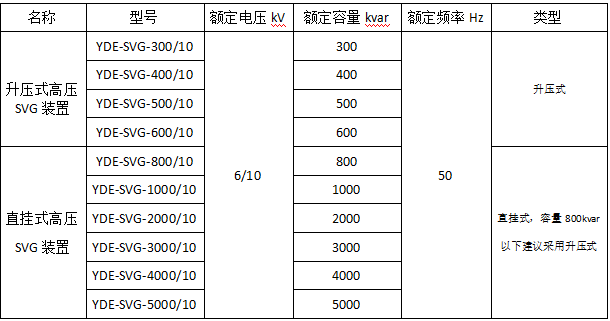

三、产品选型规格表

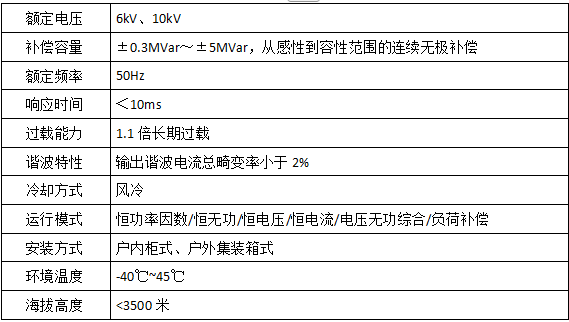

四、产品特点
