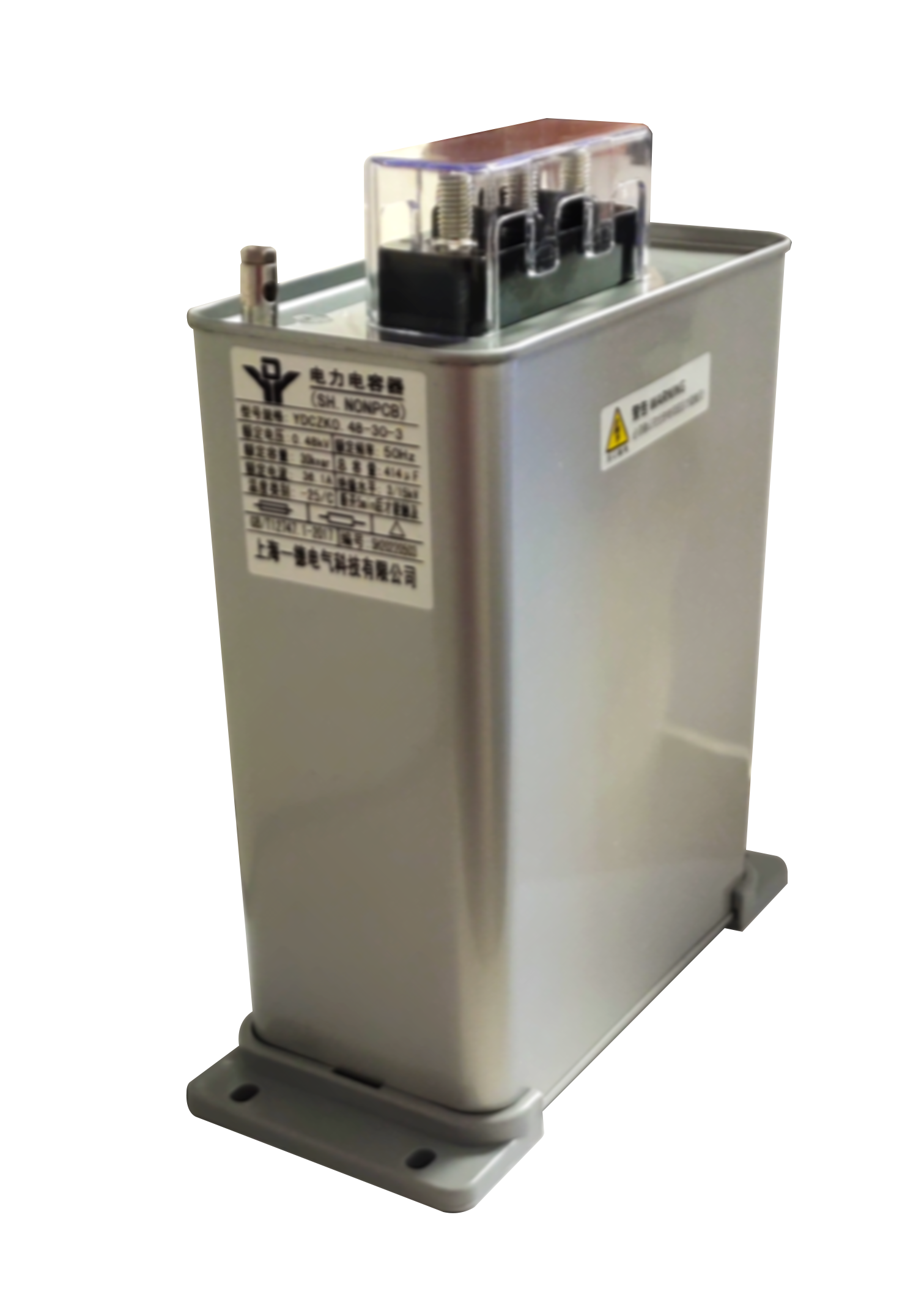

一、产品概述

YDCZK 系列自愈式低電压并联電容器适用于额定電压1000V 及以下工频交流電力系统中，作提高功率因数、改善電压质量之用。

符合标准：GB/T 12747.1—2004；GB/T 12747.2—2004；IEC 60831-1:2002；IEC 60831-2:1995。

二、产品特点

• 进口的生产装备，优良的进口聚丙烯薄膜，产品體积更小，质量更可靠。
• 独特的设计和工艺，保障了产品能够适应较高的环境温度和系统電压波动较大的场所。
• 新型的密封装备，产品密封性更好。
• 设计新颖的安装脚，牢固、便捷、美观。
• 独特的引出端子，接線方便，连接可靠、安全。
• 防腐蚀的金属外壳，美观牢固、无需喷漆。

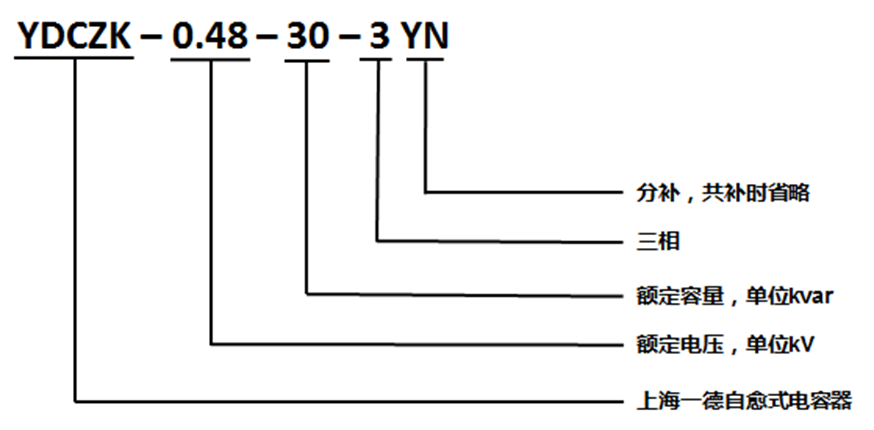

三、产品型号

四、产品选型表

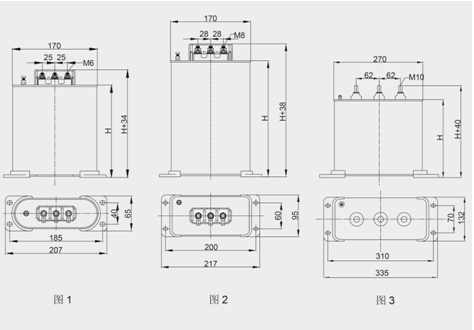

五、外形及安装尺寸

六、主要参数及其它条件

• 额定電压：(0.23~1.2)kV，AC
• 额定频率：50Hz 或60Hz
• 额定容量：(1 ~ 100)kva r
• 電容偏差：-5% ~ +10%
• 损耗角正切值：
• 工频额定電压下，20℃时≤ 30kvar 产品，tgδ ≤ 0.0012; >30kvar 产品，tgδ ≤ 0.0015
• 允许过電压：1.1UN；每24h 中不超过8h
• 允许过電流：1.3 IN
• 自放電特性：電容器施加压 2 UN 直流電压，断开電源3min 后，剩余電压降到50V 或以下
• 环境空气温度：-25℃ ~ +50℃
• 相对湿度：40℃时 ≤ 50%；20℃时 ≤ 90%
• 海拔高度：≤ 2000m
• 环境条件：无有害气體和蒸汽，无导電性或**性尘埃，无剧烈的机械振动应保证在良好的通风条件下工作，不允许在密闭不通风的环境下工作。

七、電容器使用注意事项

1.过電压和过热将缩短電容器的寿命。因此应严格控制运行条件( 即：环境温度、電压及電流等)。

2.系统中装并联電容器时，应充分注意以下情况：

   a. 在谐波含量严重的环境下，不宜直接装设并联電容器，请串联抗谐波電抗器使用。在谐波含量并不严重的环境下，请提升電容器電           压等级或采用滤波電容器。( 常见的谐波源有：变频器、直流整流器、逆变器、電解電镀设备、中频炉、電弧炉等)

   b. 在電动机固定连接并联電容器时，建议按電容器電流小于電动机空载電流90% 来选配電容器。

   c. 在变压器空载时，应使電容器退出运行。

4.系统中装并联電容器时，应选用能限制涌流及不重燃的**开关、接触器、電子复合开关及过流继電器等。

5.電容器再投入需要延时3min 以上，断开電源必须进行短路放電之后，才能进行触及或测试。

6.用小型断路器作短路保护时，应按電容器额定電流2-3 倍选择，严禁断路器带電容器合闸。

7.電容器从電源切除后一定要保证電容器剩余電压降至10% 额定電压才允许再次投入
