一、 概述

CKSG 系列三相串联滤波電抗器電容器在补偿容性无功功率的时候，往往会受到谐波電流、合闸涌流及操作过電压的影响，造成電容损坏和功率因数降低，為此需要在電容器前端加装三相滤波電抗器，用以**和吸收谐波、保护電容器，避免谐波電压電流及冲击電压電流的影响，改善電能质量提系统功率因数、延長電容器使用寿命。

二、主要结构特点

1.该产品分為三相、单相两种，為铁芯干式；

2.铁芯采用**冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保電抗

器运行低温升、低噪声的性能：

3.線圈采用**绝缘导線，经**机器绕制，具有平整度好，外型美观的优点；

4.電抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘 → 真空浸漆→ 热烘固化这**程，使電抗器線圈及铁芯牢固成為一體，**减少了运行时温升及噪声，有效提

高了電抗器品质因数及减少谐波的效果；

5.電抗器外形尺寸参考标准柜體尺寸设计，體积小、接線方便，**节约用户柜體成本投资。

三、性能指标及技(jì )术参数

1.可用于電容電压為：0.4 kV、0.45 kV、0.48 kV、0.525 kV、0.66kV、0.69 kV；

2.電抗率：0.1%、0.3%、0.5%、1%，主要用于限制合闸涌流；4.5%、5%、6%、7% 用于限制合闸涌流和**5 次及以上谐波；12%、14%，用于限制合闸涌流和**3 次及以上谐波．

3.耐压等级為：5kV/min；绝缘等级：B 级、F 级、H 级；噪声≤ 30dB，过载能力≤ 1.35In 下连续运行；

4.加装三相滤波電抗器后引起系统電压升高，计算公式為：

電容器组工作電压：Ug； 系统额定工作電压：Un； 電抗器调谐次数：N

5.電抗器容量、電容容量、電抗率、電感量之间换算公式為：

電容容量：Qc； 電抗器端電压：UL： 電抗器電流：I： 電感感抗：XL：電抗器容量：Qw； 電感量：L： 電容器相電压：Uc： 電容容抗：Xc。

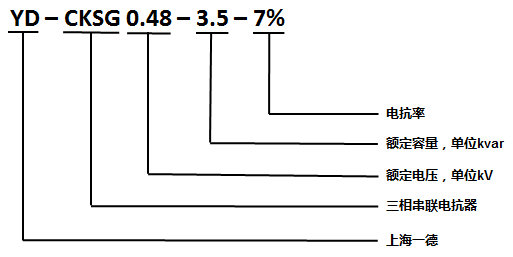

四、 型号及含义

五、选型配置表
