一、产品概述

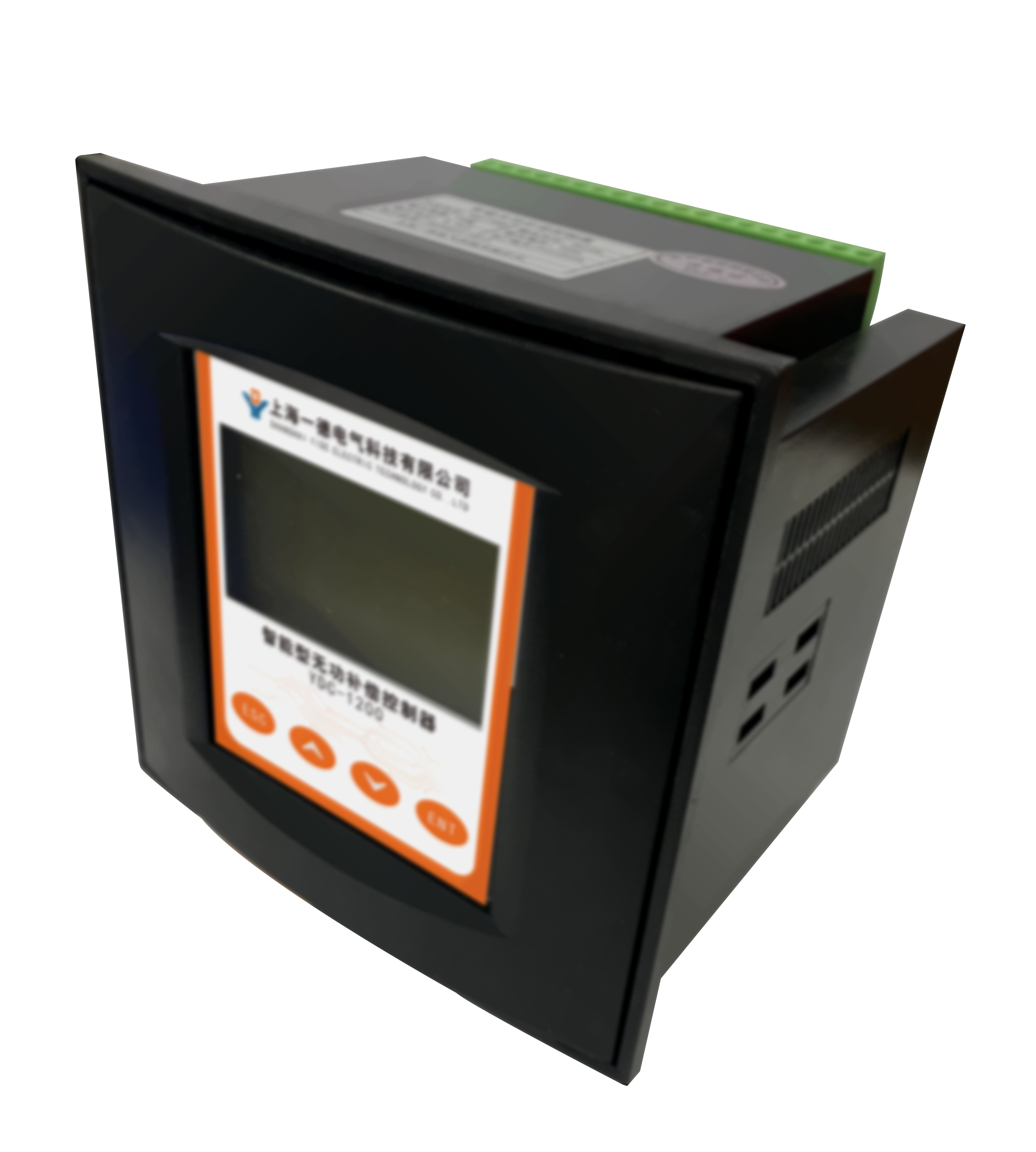

YDC-1200微電脑控制器采用多任務操作系统内核，实现了微秒级的快速投切，铁電技(jì )术；海量存储，交流采样技(jì )术、LCD中文显示，

象限分析等技(jì )术，实现了实时数据采集、通讯、電量统计、历史数据存储、故障报警、電网谐波分析、无功补偿等功能，可以控制16路

容组，直接连接電脑进行联机操作。主要应用于三相四線制的配電网，监测配電变压器、配電線路运行状态和补偿電网无功，根据无功

率大小，功率因数和電压范围，自动控制電容器投切进行补偿，有效地提高供電電压质量、提高配電网络的安全稳定及经济运行水平。

二.功能特点

1.可靠性极高，确保安全

●   优越的“软件電子狗”電路和容错技(jì )术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象，因此本产品没有“复位”键。

●   独有的“硬件電路故障保护電路”，确保控制器内任意電路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成為定时**。

2.自动化程度高，操作方便

●   “傻瓜机”的设计风格，简单、实用的个性。自动运行时完全不需人為干预，出现问题时自动退出故障设备。

●   大屏幕液晶显示器、中文显示、图形界面和菜单操作和设置，还有方便用户使用的快捷键。设置的参数**保存，不受停電影响。

3.通用面广,适应性强

●  既可以控制等容量電容器又可控制不等容量電容器或者等容和差容混合情况。

●   根据用户类型的不同，既可以*控制无功，也可按電压优先的原则进行電压无功的综合控制。/、

4、電容控制算法

●   对同容量電容，按无功容量决定投切，按动作次数的多少选取電容实行均衡投切。

●   对不同容量電容，按无功量大小自动选择匹配電容逐个投入和切除并兼顾动作次数，不会出现投切振荡。

●   对既有不同容量電容，又有等容量電容情况，可先按无功量大小自动选择匹配電容容量，再根据动作次数对等容電容实行均衡投切。

5、保护和故障诊断

●   能抵抗严重的谐波干扰，不会出现控制電压误判并引起误动作。

●   具有动态自检功能，控制器内部控制参数出错以及非严重性故障均可报警并闭锁。

●   当出现電网電压过高或过低时，自动切除電容后报警并闭锁，故障消失后可自动恢复工作。

6、显示功能

●   可分别显示网線的電压、電流、功率因数、无功功率、有功功率、谐波。

●   显示控制器控制方式、電容器运行状态和可投入运行的電容器组。

三、技(jì )术参数

1.测量精度

電    压：  ≤ 0.5%

電    流：  ≤ 2.0%

功率因数：≤ 1.0%

时    间：  ≤ 1秒/天

2.输入采样限量

電    压：0～1000V (PT 電压)

電    流：0～5A (CT 電流)

3.電源供应

AC 176～265V/25VA

4.抗干扰

共模2500V，差模1000V

5.环境温度

-15℃～+50℃

6.相对湿度

≤95% (25℃时)

7.控制器尺寸

長138mm*宽138ｍｍ*深127ｍｍ
