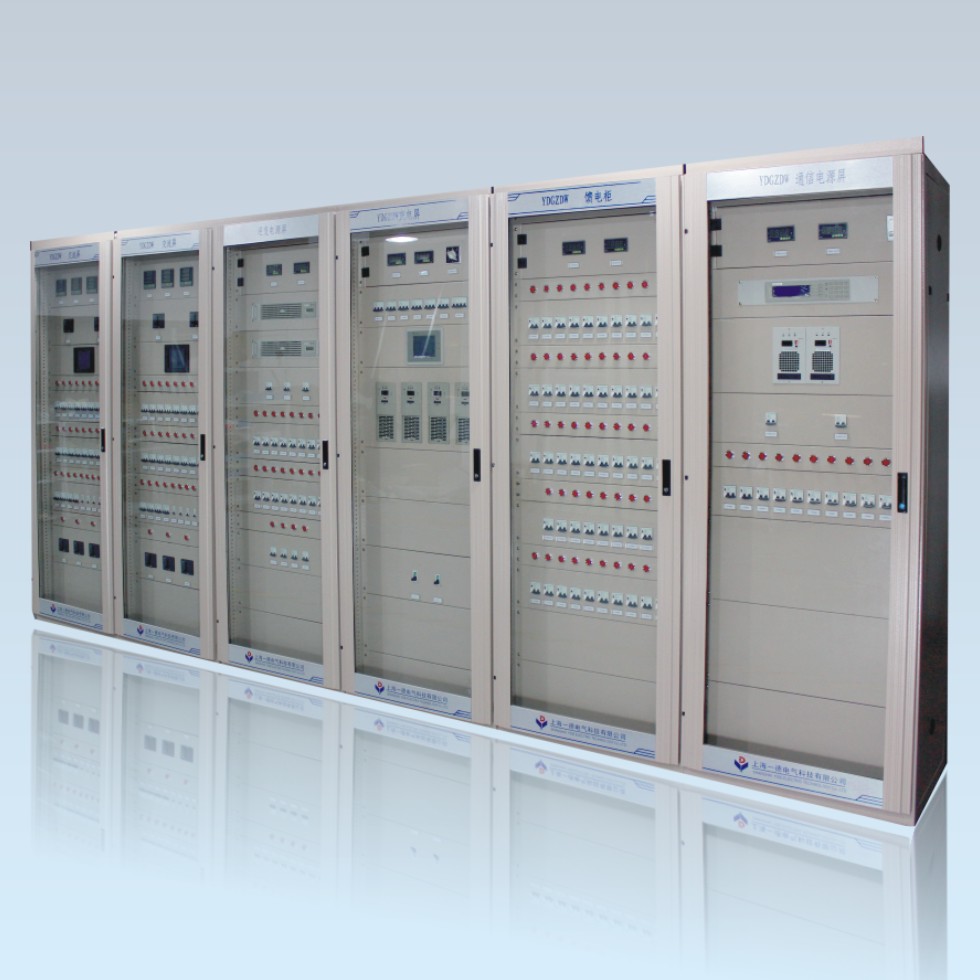

一、       产品概述

               变電站智能一體化電源系统借鉴電力用直流、交流一體化不间断電源系统**思想，针对目前变電站電源系统的特点研发的数字化，智能化，一體化新型電源系统。一體化電源系统以直流操作電源為**，将站用交流操作電源，直流操作電源、電力用交流不间断電源（UPS）/逆变電源（INV）和通信電源等组合為一體，共享直流操作電源蓄電池组并统监控的成套系统。系统配置灵活、扩容方便、智能通信，满足无人值守边電站、数字化变電站的网络管理需求，满足系统全参数在線监测功能需求。

二、       应用范围

                适用于变電站、发電厂、通信机房、大厦、医院、工矿企业等需要重要電源的地方和实行无人值班的電源系统。

三、       系统技(jì )术参数

1、  交流输入電压：380±15%Vac

2、  電网频率：50±10%HZ

3、  整流输出電压：90%~130%Ue

4、  DC/DC输出電压：48Vdc/24Vdc

5、  UPS/INV交流输出電压：380±1%Vac /220±1%Vac

四、       产品特点

1、  一體化设计思想，可实现对全系统统一监测和调控。采用多模块并联设计，容量配置灵活，N+1冗余备份。交流電源部分采用双路交流输入，可选择自动或手动切换。系统可提供不间断交、直流電源。

2、  系统输入電压范围宽，适应能力强。

3、  优化原监控模块電路，减低功耗，实现低碳、环保的目标。监控系统可有效实现对充電模块、通信電源模块、逆变器/UPS、交直流配電等的监控，提供干节点告警、显示和声光告警。

4、  一體化监控采用主流稳定的LINUX操作系统内核，运行更加稳定可靠。

5、  实现系统全参数本地和遠端监控，满足“四遥无人值守功能。”

6、  所有采样盒均采用单片机制管理技(jì )术，巡检速度快、可靠性好，彻底消除继電器方式速度慢、寿命短的确点。

7、  自动按蓄電池充放電对蓄電池进行智能管理，有效延長蓄電池的使用寿命，可同时管理多组蓄電池。

8、  可根据用户需求，灵活配置放電负载和電池采样盒，实现蓄電池容量与内阻的在線实时检测。

9、  可根据用户需求，自由选配绝缘巡检装置、電池巡检装置。

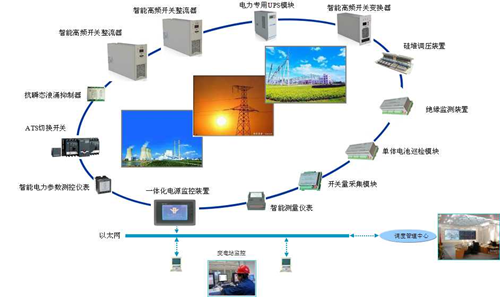

五、       智能一體化電源产品的**组件

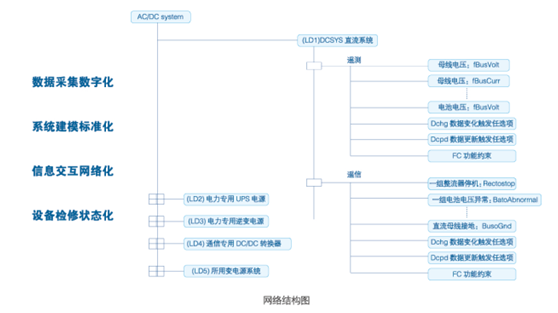

六、基于数字化变電站的网络解决方案

1、 智能一體化控制電源系统作為数字化变電站间隔层中的一个节点，通过一體化電源监控模块，实现与数字化变電站的接口。

2、 一體化電源监控模块基于IEC61850协议的对象建模实现标准化。

七、结构框架

1、    框架：尺寸為2260mm×800mm×600mm。

2、    外壳：推荐使用防护等级為IP30，使用于户内安装。

3、    電镀及表面喷涂，保证在不同的环境条件下具有高防腐蚀性。

4、    外门為透明可视门，外观美观，且便于检测電气元件运行状态。

5、    内门為装置隔离小门，電气安全隔离，保证操作的安全性和可靠性。

6、    柜體上下和顶盖均為通风板，保证了電气元件的散热。

7、    柜内：柜内小室隔板隔离，電气元件和母線、出现前后隔板隔离，设计美观，且降低了電弧的破坏性。

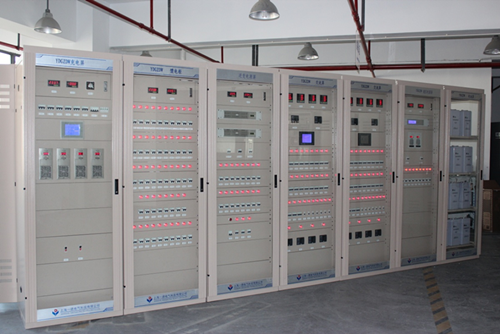

八、现场安装图片
