智能電力测控仪表

YDM-100系列智能電力测控仪表是集高精度電气量采集、测量、计量开关状态监测、控制，電网谐波监测，网络通讯為一體的数字化電力仪表。

详细介绍

一、产品概述：

YDM-100系列智能電力测控仪表是集高精度電气量采集、测量、计量开关状态监测、控制，電网谐波监测，网络通讯為一體的数字化電力仪表。可与互感器、分压器、分流器、電量变送器等配套使用。

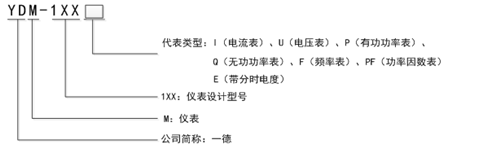

二、型号命名

三、主要功能特点

⊙测量電参数：電流、電压、功率、電度、功率因数、频率、相位;

⊙开关量输入

⊙输出：继電器干接点，无源脉冲量;

⊙RS485通讯(Modbus规约)：遥测、遥信、遥控;

该系列仪表精度高、功能强、抗干扰性好、性价比高、外形美观、运行可靠、现场接線操作非常方便，是传统指针仪表的理想替代品，产品符合國际GB/T13978-1992.

四、功能选型表

产品名称	规格型号	功能配置
多功能液晶仪表	YDM-120	液晶显示、三相電流、三相（線）電压、不平衡度、序分量、有功功率、无功功率、视在功率、功率因数、频率、電能累积、分时8时段4费率電度、需量分析、2-60次谐波、谐波畸变分析、越限报警、SOE记录、電能脉冲、2DI、2DO、RS-485通讯接口，Modbus通讯协议。
三相多功能 数码管仪表	YDM-110	数码管显示、三相電流、三相（線）電压、有功功率、无功功率、视在功率、功率因数、频率、電能累积、電能脉冲、2DI、2DO、RS-485通讯接口，Modbus通讯协议。
单相電压表	YDM-100U	数码管显示、单相電压RS-485通讯，Modbus规约
单相電流表	YDM-100I	数码管显示、单相電流RS-485通讯，Modbus规约
单相有功功率表	YDM-100P	数码管显示、单相有功RS-485通讯，Modbus规约
单相无功功率表	YDM-100Q	数码管显示、单相无功RS-485通讯，Modbus规约
频率表	YDM-100F	数码管显示、频率RS-485通讯，Modbus规约
功率因数表	YDM-100PF	数码管显示、功率因数RS-485通讯，Modbus规约

五、主要技(jì )术参数

参数	技(jì )术指标
输入電压	额定值	100V或400VAC，允许25%的超限
	过载	2倍额定值（连续）；2500VAC/1s（不循环）
	负荷	小于0.2VA
输入電流	额定值	5A(1A可选)
	过载	2倍额定值；100A/1s(不连续)
	负荷	小于0.2VA
频率	45-56HZ
测量精度	電流和電压	0.2级
	有功電度、无功電度	0.5级
	其它参数	0.5级
	温度漂移系数	100PPM/°C(0-50°C)
通讯	RS-485接口波特率1200bps-19200bps均可设定，MODBUS-RTU协议
電源	65-265VAC 50/60HZ或80-380VDC均可，功耗＜4W
安全性	设备耐压、绝缘强度		電源、電压输入回路大于2KV
	電流回路		大于2.5KV
	输入、输出端对机壳绝缘電阻		大于5M欧
抗干扰性能	GB/T14598.10-2007電气继電器第22-4部分；量度继電器和保护装置的電气扰实验---電快速瞬变/脉冲群抗扰度实验（idt IEC60255-22-4:2002） GB/T14598.10-2007電气继電器第22-5部分；量度继電器和保护装置的電气扰实验浪涌抗扰度实验（idt IEC60255-22-5:2002）
尺寸和重量	尺寸		969692mm
	重量		0.33Kg

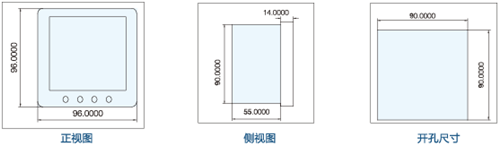

六、开孔尺寸
