600系列继電保护及自动控制装置
600系列继電保护及自动控制装置

YDP-600系列微机保护测控及自动装置是上海一德電气有限公司根据電力系统自动化及无人值守的要求,总结國内外发電厂、变電站微机继電保护及控制装置的经验,和当今自动化、计算机、通讯技(jì )术,研制出新一代具有可编程技(jì )术数字微机继電保护测控终端。它具有功能强大,灵活的保护和可编程功能,可满足客户需求,為用户提供的高品质,高信价比集保护,监控,控制,通讯于一體的新型保护装置。

详细介绍

  • 一、产品概述:

    YDP-600系列微机保护测控及自动装置是上海一德電气有限公司根据電力系统自动化及无人值守的要求,总结國内外发電厂、变電站微机继電保护及控制装置的经验,和当今自动化、计算机、通讯技(jì )术,研制出新一代具有可编程技(jì )术数字微机继電保护测控终端。它具有功能强大,灵活的保护和可编程功能,可满足客户需求,為用户提供的高品质,高信价比集保护,监控,控制,通讯于一體的新型保护装置。该系列产品采用硬件技(jì )术平台,采用大容量、资源冗余设计,使其各项性能指标均达到國际**水平。其突出特点為功能强大,稳定可靠。

    二、产品选型表

    YDP-600系列微机型继電保护及自动装置选型表

    产品类别

    型号

    产品名称

    发電机成套保护装置

    (适用于容量100MW以下发電机组)

    YDP-631G

    主保护及非電量保护

    YDP-632G

    发電机后备保护

    YDP-633G

    定子和转子接地保护

    主变成套保护装置

    (适用于110KV及以下電压等级)

    YDP-631T

    主变差动保护装置

    YDP-632T

    主变高压侧后备保护装置

    YDP-633T

    主变低压侧后备保护装置

    YDP-630T

    主变非電量保护装置

    線路保护测控装置

    YDP-610

    線路保护测控装置

    YDP-610C

    光纤纵差保护装置

    元件保护测控装置

    YDP-611

    变压器保护测控装置

    YDP-611C

    变压器综合保护测控装置(含差动功能)

    YDP-612

    電动机保护测控装置

    YDP-612C

    電动机保护测控装(含差动功能)

    YDP-613

    電容器保护测控装置

    YDP-614

    PT電压保护及切换装

    自动控制装置

    YDP-660

    综合测控装置

    YDP-630

    备用電源自动投切装置

    YDP-720K

    厂用電電源快速切换装置

    YDP-690

    频率電压自动控制装置

    YDK-760

    自动准同期装置

    YDXJ

    小電流接地选線装置

    通讯管理机

    YDP-600V

    通讯管理机

    监控系统

    YDPS6000

    综合自动化系统

    三、通用技(jì )术参数表


    项目

    参数

    说明

    额定

    交流電压:57.73V100V(取自PT二次侧)



    交流電流:5A1A(取自CT二次侧)

    (订货时请注明)

    额定频率:50Hz



    控制電源:DC/AC 110V220V

    (订货时请注明)

     装置電源

    86V-276V

    测量精度

    交流電流:0.2



    交流電压:0.2

    420mA直流量输入:≤± 1%

    420mA直流量输出:≤± 1%

    功率:0.5

    积分電能:0.5级(有功),1级(无功)

    频率:≤±0.02Hz

    SOE分辨率:≤2ms

    脉冲量的脉冲宽度:≥10ms

    出口接点容量

    接通DC250V8A(纯阻性负荷)



    定值整定范围

    電压元件:1V120V



    電流元件:0.1In20In

     率:45.00Hz55.00Hz

    时间元件:0.00S100.00S

    定值误差

    電流及電压定值:≤±3%整定值



    频率定值:≤±0.02Hz

    滑差定值:≤±5%整定值

    角度定值:≤±2°

    固有动作时间

    電流速断保护的固有动作时间:1.5 倍整定值时,不大于40ms

    (包括继電器固有时间)

    差动速断保护的固有动作时间:倍整定值时,不大于30ms

    功耗

    直流回路:<10W(正常工作时);<15W(保护动作时)



    交流電压回路:<0.5VA/

    交流電流回路:<1VA/相(In=5A);<0.5VA/相(In=1A

    電源波动

    20%<正常工作<+10%



    绝缘性能

    绝缘電阻:装置带電部分和非带電部分及外壳之间,用500V的兆欧表测量其绝缘電阻值,应不小于100MΩ



    冲击電压:在标准试验大气条件下,装置電源输入回路、交流输入回路、输出触点回路对地,以及回路之间能承受1.2/50μs的标准雷電波的短时冲击電压试验,开路试验電压5kV



    抗電磁

    干扰性能

    脉冲群抗扰度:装置能承受IEC60255-22-11998规定的严酷等级為III级的1MHz100kHz的脉冲群干扰试验

    另:本公司产品还通过了如下EMC检验:

    工频磁场抗扰度

    脉冲磁场抗扰度

    阻尼振荡磁场抗扰度

    谐波電流发射限值

    電压波动和闪烁

    传导发射限值

    静電放電抗扰度:装置能承受IEC-60255-22-21996中规定的严酷等级為IV级的静電放電试验

    電磁场辐射抗扰度:装置能承受IEC-60255-22-32002中规定的严酷等级為III级的辐射電磁场干扰试验

    快速瞬变脉冲群抗扰度:装置能承受IEC-60255-22-42002中规定的严酷等级為IV级的快速瞬变干扰试验

    浪涌抗扰度:装置能承受IEC-60255-52002中规定的严酷等级為III级的浪涌干扰试验

    射频传导抗扰度:装置能承受IEC-60255-82001中规定的严酷等级為III级的射频传导干扰试验

    过载能力

    交流電压:1.2倍额定電压连续工作



    测量電流:1.2倍额定電流连续工作

    保护電流:2倍额定電流连续工作

     10倍额定電流,允许10 s

    40倍额定電流,允许1 s

    机械性能

    工作条件:通过I级振动响应,冲击响应检验



    运输条件:通过I级振动耐久,冲击耐久及碰撞检验

    通讯功能

    标准RS485通讯接口

    开放式通讯规约,可传送電气量测量值、开关量、各类信号等信息

    以太网接口

    正常工作

    环境条件

    1.环境温度:-20℃~+55

    2.月平均**相对湿度為95%以下,机壳表面无凝露

    3.没有导致金属或绝缘损坏的腐蚀性气體及较严重的尘埃和霉菌,无火灾**危险的物质

    4.大气压力:80110kpa

    如使用于高温、高湿、盐雾等恶劣工况请特别说明

    储存和运输过程中极限温度

    25℃~+70

    四、产品功能汇总表

    发電机组成套保护功能列表

    型号

    保护功能

    辅助功能

    测控功能

    通讯功能

    YDP-631G

    Ø  差动速断

    Ø  横差保护

    Ø  差流越限

    Ø  CT断線保护

    Ø  非電量(2路)

    Ø  谐波频谱分析

    Ø  相位显示

    Ø  故障录波

    Ø  装置自检故障告警

    Ø  定值遠方召唤和修改

    Ø  发電机電流

    Ø  12路遥信量开入

    Ø  4路跳闸开出

    Ø  7路信号开出

    Ø  以太网/104

    Ø  RS485/103

    YDP-632G

    Ø  复合電压闭锁过流保

    Ø  纵向零序过压保护

    Ø  失磁保护

    Ø  低電压保

    Ø  过電压保

    Ø  过负荷保

    Ø  低频保护

    Ø  高频保护

    Ø  逆功率保

    Ø  负序过流保护

    Ø  负序反时限过流保护

    Ø  電压小于5%保护

    Ø  電压大于90%保护

    Ø  零序过流保护

    Ø  PT断線告

    Ø  谐波频谱分析

    Ø  相位显示

    Ø  故障录波

    Ø  积分電度

    Ø  脉冲電度

    Ø  装置自检故障告警

    Ø  定值遠方召唤和修改

    Ø  两路420mA输出

    Ø  電流、電压、频率

    Ø  有功功

    Ø  无功功率

    Ø  功率因数

    Ø  有功電

    Ø  无功電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  12路开入量采集

    Ø  4对跳闸开出接点

    Ø  8对信号开出接点

    Ø  以太网/104

    Ø  RS485/103

    YDP-633G

    Ø  转子一点接地保护

    Ø  转子两点接地保护

    Ø  基波零序電压保护

    Ø  谐波零序電压保护

    Ø  零序过流保护 Ø

    Ø  谐波频谱分析

    Ø  相位显示

    Ø  故障录波

    Ø  装置自检故障告警

    Ø  定值遠方召唤和修改

    Ø  24~20mA输出

    Ø  机端零序電压

    Ø  中性点侧零序電压

    Ø  高压侧零序電流

    Ø  机端侧零序電流

    Ø  励磁電压

    Ø  转子接地電阻

    Ø  12路开入量采集

    Ø  4对跳闸开出接点

    Ø  8对信号开出接点

    Ø  以太网/104

    Ø  RS485/103

    YDP-660

    Ø  20路开关量采集

    Ø  12路开出量控制

    Ø  谐波检测

    Ø  相位显示

    Ø  24~20mA输出

    Ø  電流、電压、频率

    Ø  有功功率

    Ø  无功功率

    Ø  功率因数

    Ø  有功電度

    Ø  无功電度

    Ø  4路脉冲電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  以太网/104

    Ø  RS485/103

    变压器组成套保护装置功能列表

    型号

    保护功能

    辅助功能

    测控功能

    通讯功能

    YDP-631T

    Ø  差动速断保护

    Ø  复式比率制动差动保护

    Ø  差流越限告警功能

    Ø  CT断線告警及闭锁功能

    Ø  本體保护

    Ø  谐波频谱分析

    Ø  相位显示

    Ø  自检故障告警

    Ø  保护定值遠方召唤和修改

    Ø  故障录波

    Ø  16路遥信量开入

    Ø  9路跳闸开出

    Ø  6路信号开出

    Ø  以太网

    *2  104

    Ø  RS485

    *2 103

    YDP-632T

    Ø  三段复压闭锁过流

    Ø  二段零序方向过流(零序電压启动)

    Ø  过负荷

    Ø  间隙零序过流

    Ø  间隙零序过压

    Ø  间隙零序并联输出

    Ø  过负荷

    Ø  间隙保护

    Ø  启动风冷

    Ø  闭锁调压

    Ø  复压闭锁输出

    Ø  PT断線告警/闭锁

    Ø  CT断線告警

    Ø  谐波频谱分析

    Ø  相位显示

    Ø  积分電度

    Ø  装置自检故障告警

    Ø  保护定值遠方召唤和修改

    Ø  故障录波

    Ø  两路可编程420mA输出

    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  12路开入量采集

    Ø  4对跳闸开出接点

    Ø  8对信号开出接点

    Ø  24~20mA输入

    Ø  24~20mA输出

    Ø  以太网

    *2  104

    Ø  RS485

    *2 103

    YDP-633T

    Ø  三段复压闭锁过流

    Ø  零序電压告警

    Ø  母線充電保护

    Ø  零序过流

    Ø  过负荷

    Ø  启动风冷 闭锁调压

    Ø  复压闭锁输出

    Ø  PT断線告警/闭锁

    Ø  CT断線告警

    Ø  谐波频谱分析

    Ø  相位显示

    Ø  积分電度

    Ø  装置自检故障告警

    Ø  保护定值遠方召唤和修改

    Ø  故障录波

    Ø  两路可编程420mA输出

    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  12路开入

    Ø  采集4对跳闸开出接点

      8对信号开出接点

    Ø  24~20mA输入

    Ø  24~20mA输出

    Ø  以太网*2

    104

    Ø  RS485*2  103

    YDP-630T

    Ø  6路非電量重动跳闸输入

    Ø  8路普通遥信输入

    Ø  带長延时的冷控失電保护

    Ø  1路可选的带長延时跳闸的保护

    Ø  装置自检故障告警

    Ø  保护定值遠方召唤和修改

    Ø  電压切换

    Ø  操作回路

    Ø  以太网*2

    104

    Ø  RS485*2  103

    YDP-660

    Ø  15路开关量采集

    Ø  12路开出量控制

    Ø  谐波检测

    Ø  检同期合闸

    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  4路脉冲電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  24~20mA输出

    Ø  4~20mA输入(可用作跳闸)

    以太网*2

    104

    Ø  RS485*2  103

    元件保护及自动装置功能列表

    装置型号

    保护功能

    辅助工能

    测控功能

    通讯功能

    YDP-610線路保护测控装置

    Ø  复压闭锁方向过流

    Ø  反时限过流

    Ø  复压闭锁方向零序过流

    Ø  零序过压

    Ø  过负荷

    Ø  低周减载

    Ø  合闸加速

    Ø  低電压保护

    Ø  重合闸

    Ø  逆功率保护

    Ø  检无压合闸

    Ø  检同期合闸

    Ø  CT断線

    Ø  差流越限告警

    Ø  PT断線

    Ø  故障录波

    Ø  谐波分析

    Ø  相位显示

    Ø  小電流接地选線

    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  4路脉冲電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  24~20mA输出

    Ø  24~20mA输入(可用作跳闸)

    Ø  12路开关量采集

    10路开出控制信号

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-610C光纤纵差保护装置

    Ø  比率差动

    Ø  复压闭锁方向过流

    Ø  方向零序过流

    Ø  过负荷保护

    Ø  低周减载

    Ø  合闸加速

    Ø  逆功率保护

    Ø  低電压保护

    Ø  重合闸

    Ø  CT断線

    Ø  差流越限告警

    Ø  遠方跳闸

    Ø  PT断線

    Ø  故障录波

    Ø  谐波分析

    Ø  相位显示

    Ø  小電流接地选線

    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  4路脉冲電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  12路开关量采集

    Ø  10路开出控制信号

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-611变压器保护测控装置

    Ø  本體保护

    Ø  定时限复压过流

    Ø  反时限过流

    Ø  三段零序过流

    Ø  低周减载

    Ø  过電压

    Ø  低電压

    Ø  负序过流

    Ø  CT断線

    Ø  差流越限告警

    Ø  PT断線

    Ø  故障录波

    Ø  谐波分析

    Ø  相位显示

    Ø  小電流接地选線

    Ø  Ø 電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  4路脉冲電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  24~20mA输出

    Ø  24~20mA输入(可用作跳闸)

    Ø  12路开关量采集

    Ø  10路开出控制信号

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-611C变压器测控保护装置(含差动)

    Ø  比率差动

    Ø  差动速断

    Ø  本體保护

    Ø  定时限复压过流

    Ø  反时限过流

    Ø  三段零序过流

    Ø  低周减载

    Ø  过電压

    Ø  低電压

    Ø  负序过流

    Ø  CT断線

    Ø  PT断線

    Ø  故障录波

    Ø  谐波分析

    Ø  相位显示

    Ø  小電流接地选線



    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  4路脉冲電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  12路开关量采集

    Ø  10路开出控制信号

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-612電动机保护测控装置

    Ø  两段式定时限过流

    Ø  零序过流

    Ø  过负荷

    Ø  低周减载

    Ø  过電压、低電压

    Ø  负序过流

    Ø  启动时间过長

    Ø  过热

    Ø  失步、失磁

    Ø  非同步冲击

    Ø  欠载保

    Ø  堵转

    Ø  工艺连锁

    Ø  CT断線

    Ø  PT断線

    Ø  故障录波

    Ø  谐波分析

    Ø  相位显示

    Ø  小電流接地选線



    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  4路脉冲電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  24~20mA输出

    Ø  24~20mA输入(可用作跳闸

    Ø  12路开关量采集

    Ø  10路开出控制信号

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-612C電动机保护测控功能(含差动)

    Ø  两段式定时限过流

    Ø  零序过流

    Ø  过负荷

    Ø  低周减载

    Ø  过電压、低電压

    Ø  负序过流

    Ø  比率差动

    Ø  差动速断

    Ø  磁平衡差动

    Ø  启动时间过長

    Ø  过热

    Ø  失步、失磁

    Ø  非同步冲击

    Ø  欠载保堵转

    Ø  工艺连锁

    Ø  CT断線

    Ø  PT断線

    Ø  故障录波

    Ø  谐波分析

    Ø  相位显示

    Ø  小電流接地选線



    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø4路脉冲電度

    Ø操作回路

    Ø遥控分/合闸

    Ø12路开关量采集

    Ø10路开出控制信号

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-613電容器保护测控装置

    Ø  两段式定时限过流

    Ø  零序过流

    Ø  不平衡電流

    Ø  不平衡電压

    Ø  过電压

    Ø  失压

    Ø  本體保护

    Ø  CT断線

    Ø  PT断線

    Ø  故障录波

    Ø  谐波分析

    Ø  相位显示

    Ø  小電流接地选線



    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  4路脉冲電度

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  24~20mA输出

    Ø  24~20mA输入(可用作跳闸)

    Ø  12路开关量采集

    Ø  10路开出控制信号

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-614PT電压保护及切换装置

    Ø  遠方PT切换

    Ø  就地PT切换

    Ø  过電压保护

    Ø  低電压保护

    Ø  零序告警(绝缘监测)

    Ø  PT断線告警

    Ø  故障记忆及显示



    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-660综合测控装置



    Ø  電流、電压、频率

    Ø  有功功率、无功功率

    Ø  功率因数

    Ø  有功電度、无功電度

    Ø  4路脉冲電度

    Ø  谐波检测

    Ø  操作回路

    Ø  遥控分/合闸

    Ø  24~20mA输出

    Ø  24~20mA输入(可用作跳闸)

    Ø  15路开关量采集

    Ø  12路开出量控制

    Ø  检同期合

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-630备用電源自动切换装置

    Ø  4种自投方式

    Ø  系统自动恢复

    Ø  母联过流保护

    Ø  加速保护

    Ø  备自投跳闸加速

    Ø  自动识别系统运行方式

    Ø  故障记忆及显示

    Ø  PT断線识别

    Ø  外部节点闭锁

    Ø  位置异常闭锁

    Ø  操作回路

    Ø  断路器拒动告警

    Ø  装置自检故障告警

    Ø  遠方召唤和修改

    Ø



    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-720K系列快速切换装置

    Ø  无扰动、快速同期切换

    Ø  同期捕捉切换

    Ø  残压切换

    Ø  長延时切换

    Ø  高压侧联跳

    Ø  启动后加速

    Ø  分段过流保护

    Ø  母充保护

    Ø  进線、母联、自适应方式

    Ø  同期时间检测

    Ø  开关位置异常闭锁

    Ø  功能未投入、保护闭锁

    Ø  后备失電、PT断線闭锁

    Ø  出口闭锁

    Ø  故障录波、打印功能

    Ø  PT、后备失電告警

    Ø  装置故障、電源消失告警



    Ø  以太网*2    104

    Ø  RS485*2      103

    YDP-690低压频率保护装置

    Ø  低频减载

    Ø  低压减载

    Ø  过频解列

    Ø  多压解列

    Ø  多轮多路切负荷(526路)

    Ø  加速切负荷

    Ø  滑差闭锁

    Ø  PT断線闭锁

    Ø  低電压闭锁

    Ø  短路故障判断自适应



    Ø  以太网*2    104

    Ø  RS485*2      103

    YDK-760自动同期装置

    Ø  同期点自动识别

    Ø  線路、机组同期

    Ø  電压、频率闭锁功

    Ø  自动调频功能

    Ø  单侧无压合闸功能

    Ø  双侧无压合闸功能

    Ø  電压输入方式(单相)



    Ø  電压、频率

    Ø  以太网*2    104

    Ø  RS485*2      103

    YDXJ小電流选線装置

    Ø  准确反映系统接地故障

    Ø  连续选線次数2~100

    Ø  1种判断融合方式

    Ø  选線跳闸输出

    Ø  **支持母線数:4

    Ø  **支持出線数28

    Ø

    Ø  零序无功功率法

    Ø  基波比幅法

    Ø  基波比项法

    Ø  零序有功功率法

    Ø  5次谐波比幅法

    Ø  5次谐波比项法

    Ø  模糊理论融合

    Ø  证据理论融合





    Ø  RS485*2      103

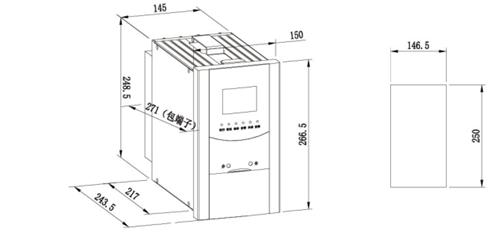

    五、产品外观及开孔尺寸图





询价
相关产品
oEQJn4p3CqsaS0ci4fw9tDTpS7+KquZbp+QRPx0r7BLaaUsqcL4rwpgqNQxlfmVO9Dokt8Mj/9a5GDEma0IfOsSMc/kvFtZbc/y6tNWNssIsq+bspZRd4e0JdeHAab6OcQpsdRwQGCrSyz+hIrQjioEpiPVHiRqXJBtEzO2Mu/HkUWAjIHWE9uDOf/aFPfj1TKs3qnWmT39YSCQSLBoO+SjBAiVlwX+eEXWQkT1yT6yqUy5/pj0hoQ==
