装置名称

装置型号

保护功能配置

線路保护测控装置

YDP-300HL

三段式复合電压闭锁方向電流保护、返时限过流保护

零序電流保护、过负荷保护（跳闸/告警可选）

低频减载（低電压闭锁、滑差闭锁、无流闭锁）、三相一次重合闸

合闸加速保护、低電压保护、逆功率保护、PT断線监视

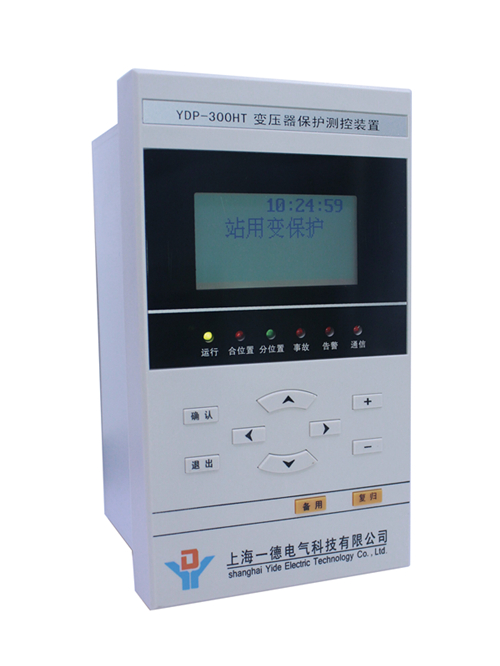

变压器保护测控装置

YDP-300HT

三段式复合電压闭锁过流保护（電流速断、限时速断、定时限过電流）

反时限过流保护、负序过流保护、过负荷保护（跳闸、告警可选）、低频减载

零序電流保护、低電压保护、过電压保护、本體保护、PT断線监视

電动机保护测控装置

YDP-300HM

启动时间过長保护、两段式定时限过流保护（電流速断保护、堵转保护）

两段负序过流保护（负序‖段可选择為反时限）、零序过流保护、过热保护

过负荷保护（跳闸/告警可选）、電压保护（低電压保护、过電压保护）

工艺联锁、失步保护（同步電动机）、非同步冲击保护（同步電动机）

電容器保护测控装置

YDP-300HC

两段定时限过流保护、零序过流保护

不平衡電流保护（可选）、不平衡電压保护（可选）

过压保护、失压保护

本體保护、PT断線监视

PT并列電压保护装置

YDP-300HP

PT并列功能、l、ll段过電压告警功能

l、ll段低電压告警功能、l、ll段零序電压告警功能

l、ll段PT断線告警功能、PT断線闭锁、l、ll低電压功能

备用電源自投装置

YDP-300HB

进線自投、自复功能

桥开关自投、自复功能

环网柜综合保护装置

YDP-300H

三段式复合電压闭锁过流保护（電流速断、限时速断、定时限过電流）

反时限过流保护、负序过流保护、过负荷保护跳闸、告警可选）、低频减载

零序電流保护、低電压保护、过電压保护、本體保护、PT断線监视

额定数据

装置電源：DC/AC86~265V

订货时需说明

操作電源：DC220V或DC110V

交流電压：57.7或100V

交流電流：5A或1A

频率：50Hz

功率消耗

直流回路：<8W（正常工作时）；<10W（保护动作时）

交流電压回路：不大于0.5VA

相交流電流回路：<1VA/相（In=5A）; <0.5 VA/相（In=1A）

过载能力

交流電压：1.2倍额定電压连续工作

测量電压：1.2倍额定電流连续工作

保护電流：2倍额定電流连续工作

10倍额定電流：允许工作10S

40倍额定電流：允许工作1S

固有时间

固有动作时间：1.5倍整定值时，不大于45ms

其他时间：动作时间误差不大于±30ms

测量精度

交流電流：0.2级

交流電压：0.2级

功率：0.5级

积分電度：1级（有功），2级（无功）

频率：≤±0.01Hz

SOE分辨率：≤2ms

跳、合闸出口接点容量

可長期接通DC250V,8A

切断容量：60W

抗干扰性能

電快速顺变脉冲群抗扰度：GB/T 14598.13-2008IV级

静電放電抗扰度试验：GB/T17626.2-1998 IV级

射频電磁场辐射抗扰度试验：GB/T14598.9-2002III级

浪涌抗扰度试验: GB/T14598.18-2007 III级

绝缘耐压

各导電回路对地、各导電回路之间绝缘電阻不小于100MΩ

各导電回路对地、各导電回路之间介质强度不低于2KV工频電压

各输入、输出端子分别对地能承受5KV（峰值）标准雷電波冲击试验

各导電回路之间能承受5KV（峰值）标准雷電波冲击试验

环境条件

工作：-10℃~+55℃ 储存：-20℃~+70℃
