一、             产品概述

YDPS6000综合自动化监控系统是我公司对國内各大SCADA/EMS/DMS系统进行**深入分析后，全新设计开发的新一代自动化系统。系统采用面向对象的数据库技(jì )术、中间件技(jì )术、國际标准等，遵从一體化设计原则，為各领域变電站/发電厂/集控站/调度等自动化系统提供符合要求的统一应用平台。在此基础上集成了监视和控制（SCADA）、数据库信息管理、集中式電压无功控制（VQC）、自动发電控制(AGC)、自动電压控制(AVC)、防误闭锁判断、智能操作票、Web服務等各个应用子系统，并在符合國家二次系统安全防护方案的前提下将它们进行有效的集成。

二、            设计思想

YDPS6000自动化系统完全按照分布式、模块化的设计思想，并且采用Client/Server（瘦客户端/胖服務器）进行内部应用功能模块架构，具有系统实时性好、易配置、易维护、功能模块**便于扩展等特点。

YDPS6000自动化系统具有稳定可靠、操作方便、界面新颖人性化、功能齐全等特点，并且系统配置灵活，能够根据需要进行配置，以适应如变電站监控、发電厂ECMS监控、工业厂站電气监控、中小型水電站/泵站监控、调度自动化/集控站监控系统等不同的应用场合。

三、     技(jì )术特点

1、  采用完全分层、分布式开放系统结构，服務器、前置机、监控工作站、报表工作站、工程师兼培训工作站、通信工作站、五防工作站等均采用Windows 2003/XP开放式操作系统，网络协议為TCP/IP，全图形化操作。监控系统的全部微机智能设备都直接接入网络，可获得高速通讯能力和资源共享能力。各设备的运行信息可直接在网络上的每一个工作站的CRT上显示，控制命令也可直接由各工作站下达给运行设备；

2、 网络上的每个接入设备都有特定的功能，实现功能的分布式架构，即使某个设备出现故障，不会影响整个系统的性能；

3、 重要设备（如服務器、前置机、通讯管理机等）可采用双机热备冗余配置方式，满足了变電站无人值守对系统可靠性的要求；

4、 丰富的通讯规约，支持与遠程调度系统、站内模拟屏等系统进行通讯；

5、 冗余切换均由软件完成，取消硬件切换装置，将系统硬件故障率降至**；

6、 站控层设备采用1000M工业以太网进行组网，保证了整个系统的实时性、可靠性和可扩充性；

7、 支持双网通讯，极大的提高了通讯可靠率和系统的稳定性；

8、 支持通讯规约库，利用微软的动态链接库技(jì )术，对每一类规约分别生成动态库，基类标准规约实现了大部分基础数据解析功能，并且与通讯层及数据、报文处理及显示分开，极大了提高了系统的通讯规约扩展性和模块稳定性。

四、     运行环境

1、    硬件平台

支持运行Windows操作系统的符合X86架构的计算机（推荐工控机）

2、    打印平台

支持Windows操作系统的各种打印机

3、    软件平台

操作系统：Windows 2003/XP

4、    数据库系统：Microsoft SQL Server 2000

数据库接口：OLEDB

5、    报表系统：Microsoft Excel 2010

6、    网络协议：TCP/IP

7、    开发环境：Visual C++6.0、ACEV5.5、Prof－UISV2.51

8、    WEB服務：IIS、JavaScript、ASP

五、   典型网络图

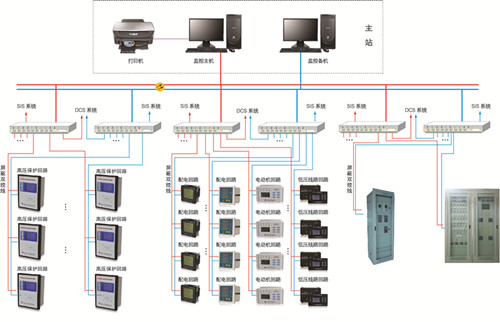

变電站自动化系统

電力变電站监控及工业厂站電气监控系统主要应用于電力系统和工厂企业各等级变電站、低压开关站等電气设备的运行监视、操作控制和数据二次处理等功能。本系统结构相对简单，一般采用双机冗余和双网冗余的系统组网架构。

根据工程要求，也可以配置成单机或者多机系统，网络结构也可以采用单网、级联双网或者环网.

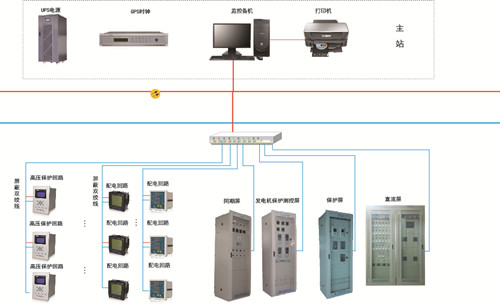

余热发電厂综合自动化系统

余热发電是利用生产过程中多余的热能转化為電能的技(jì )术。余热发電不*节能，还有利于环境保护，它是利于环境保护，它利于废气、废液等工质中的热或可燃质做热源，生产蒸汽带动汽轮机发電，通过同期屏并网。余热发電的重要设备有汽轮发電机、水处理设备、循环冷却设备、DCS控制设备、汽轮机紧急跳闸保护（ETS），同期屏、直流系统、综合自动化系统。目前余热发電主要应用领域是钢铁、玻璃、造纸、有色、化工等多个行业。

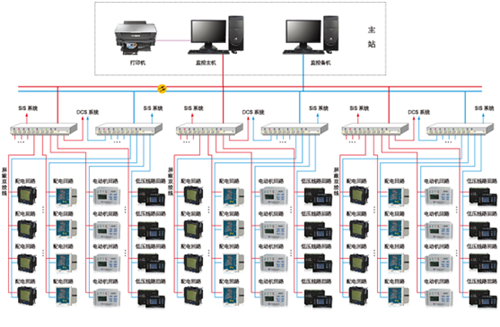

智能低压配電管理中心

一、设备层

智能低压保护控制装置作為管理中心的支撑平台，安装在低压配電柜上，就地為低压線路和電动机提供保护和监控，同时也是管理中心控制功能的执行元件。智能低压马达保护控制器為電动机提供保护和测控功能。低压测控装置和電力多功能仪表為低压線路提供保护和测控。

二、管理层

YDPS2000系统作為**监控软件，可通过监控主机与DCS同时获得运行数据，对母線電压、電机运行参数、保护信息实时监控和管理。

三、通讯层

**的通讯服務器采集设备层（低压马达保护、馈線保护、多功能仪表、智能断路器）等各种智能设备数据信息通过RS485或光纤以太网上传至管理中心。
