YDDC-BANK变频器抗晃電系统是上海一德電气科技(jì )有限公司研制的區别于市场上的UPS、EPS 的供電系统。YDDC-BANK变频器抗晃電系统是一套直流支撑系统DC-BANK可支持多台乃至上百台变频器(VVVF)在電网晃電、停電时不间断工作，因而也保证多台乃至上百台電动机在晃電、停電时，不间断工作。因此DC-BAK是针对電动机群设计的理想電源系统，该系统适用于连续生产的化工、钢铁、化纤、集成電路芯片、玻璃、造纸等行业，同时可作為消防应急電源使用，在工厂、大楼的消防系统中也有独
YDDC-BANK变频器抗晃電系统是上海一德電气科技(jì )有限公司研制的區别于市场上的UPS、EPS 的供電系统。YDDC-BANK变频器抗晃電系统是一套直流支撑系统DC-BANK可支持多台乃至上百台变频器(VVVF)在電网晃電、停電时不间断工作，因而也保证多台乃至上百台電动机在晃電、停電时，不间断工作。因此DC-BAK是针对電动机群设计的理想電源系统，该系统适用于连续生产的化工、钢铁、化纤、集成電路芯片、玻璃、造纸等行业，同时可作為消防应急電源使用，在工厂、大楼的消防系统中也有独到的用处。
1、结构简单可靠，系统未用常规UPS向VVVF提供交流電源，而YDDC-BANK系统向VVVF提供直流電源，从而减少了AC/DC、DC/AC 两次变换。常规UPS整流充電器既要对蓄電池充電，还须向逆变器提供额定直流功率，而YDDC-BANK变频器抗晃電系统充電器只对電池充電，其功率*為常规UPS的10%左右，成本低，可靠性高。
2、YDDC-BANK变频器抗晃電系统里包含接入系统中的所有電动机的启动控制和保护元件，采用IGBT逆变功率器件和微处理器控制。
3、電动机享有VVVF 的软启动、调速等功能，并具备短路、接地故障和过载等保护特性。
4、YDDC-BANK变频器抗晃電系统里充電器*对蓄電池充電，具有稳压、限流及浮充温度补偿功能。
5、YDDC-BANK变频器抗晃電系统里的PLC 对每台電动机的启动、停止和蓄電池定期向假负载放電等状况实施监控、保护。
6、YDDC-BANK变频器抗晃電系统里的各回路完全**，当检修某回路VVVF及其控制保护電路时，不影响其他回路工作。
7、YDDC-BANK变频器抗晃電系统里设置的静态开关具有环流隔离功能。
8、YDDC-BANK变频器抗晃電系统里静态开关采用在線**和電压自动监控，保证主電源失電时，系统瞬时切换到電池供電，变频器的输出没有任何中断。主電源恢复正常时，静态开关自动阻断蓄電池与被保护電机驱动器的连接，蓄電池自动充電在维持状态。
技(jì )术参数
|
技(jì )术参数 |
技(jì )术指标 |
|
|
交流输入 |
電压 |
380（1 ± 10% ）V |
|
频率 |
45-65Hz ； |
|
|
变频器直流共享标称電压 |
電压值 |
542V |
|
電源切换时间 |
切换时间 |
小于0.4ms |
|
充電器 |
稳压范围 |
450-580V |
|
调压范围 |
440-580V |
|
|
限制電流 |
0.1C10 |
|
|
纹波 |
< ±1% |
|
|
電池 |
类型 |
全密封免维护铅酸電池 |
|
容量 |
根据用户对系统所需支撑时间或電动机总功率计算 |
|
|
系统输出 |
電压 |
380V三相（在调速状态下0-380v） |
|
频率 |
50Hz(在调速状态下0-400Hz) |
|
|
功率 |
单回路（2-800KW），回路数根据用户要求 |
|
|
调速特性 |
恒转矩 |
在额定频率下运行 |
|
恒功率 |
在额定频率下运行 |
|
|
微处理监控 |
PLC+HMI |
触摸屏人机对话 |
|
遠程监控 |
通讯接口 |
RS485 |
|
环境条件 |
运行温度 |
-20℃ ～ +55℃ |
|
储存温度 |
-25℃ ～ +70℃ |
|
|
相对湿度 |
90%以下无凝露 |
|
|
海拔 |
|
不大于2500米 |
|
防护等级 |
|
IP20 |
|
抗電气干扰 |
静電放電抗扰度 |
IEC 60255-22-2: 2008中规定严酷等级為Ⅳ级 |
|
快速瞬变抗扰度 |
IEC 60255-22-4: 2002中规定严酷等级為A级 |
|
|
浪涌抗扰度 |
IEC 60255-22-5: 2002中规定严酷等级為Ⅲ级 |
|
|
振荡波抗扰度 |
IEC 60255-22-1: 2007中规定严酷等级為Ⅲ级 |
|
|
射频電磁场抗扰度 |
IEC 60255-22-1: 2007中规定严酷等级為Ⅲ级 |
|

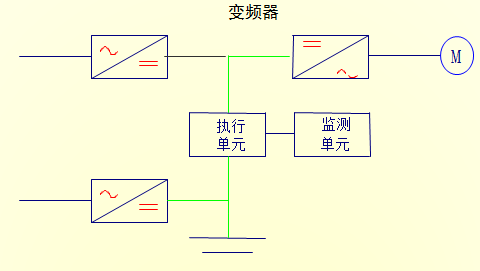

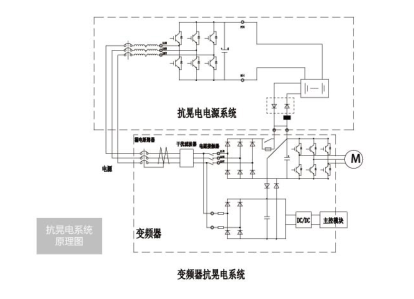

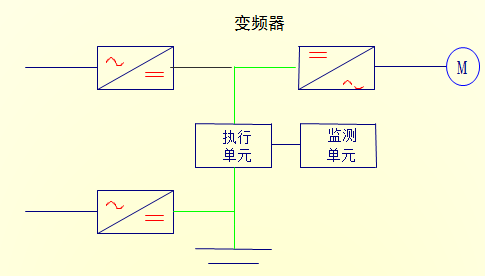

YDDC-BANK 系统由变频器VVVF +直流支撑系统DC-BANK组成。直流電源支撑装置DC-BANK主要由蓄電池、整流充電器、静态开关、快速熔断器、直流接触器、電动机M、执行单元控制器等组成。变频器VVVF由AC/DC整流器、DC/AC 逆变器等组成。整套YDDC-BANK系统设备包括VVVF、DC-BANK在内，如果用户已装有变频器VVVF，则可提供DC-BANK直流支撑系统。
五 、YDDC-BANK变频器抗晃電系统的工作模式
直流支撑系统DC-BANK有三种工作模式。
1) 正常工作模式由厂用電通过具有双变换及软起动功能的VVVF驱动電动机，充電器对電池浮充電。
2) 断電工作模式静态开关SW1 开通，蓄電池直流電通过VVVF驱动電动机;厂用電恢复，系统自动恢复正常工作。转换过程不断電。

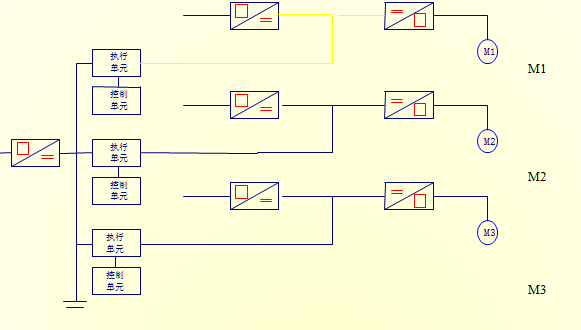

3)检修工作模式每个回路相对**，n台PLC分路**管理n台VVVF，并对直流系统进行监控。
六、YDDC-BANK变频器抗晃電系统主要设备选择
1)蓄電池蓄電池采用免维护阀控式全密封铅酸電池，使用寿命為7至12年。
2)整流器整流器的功率逆变管采用进口快速IGBT，其余元器件采用进口工业等级元器件，生产工艺严格完整，保证机器的可靠性和稳定性。
输出電压和電流均可连续调节。具有强大的保护功能(输入过流、过压、欠压保护;输出短路，过流，过压保护;整机过热保护)。
3)静态开关静态开关采用大功率器件组成直流電子开关。当電网供電正常时，开关处于关断状态，切断電池组与变频器的通路，防止電池组在浮充電或均充電时，因端電压高于交流进線经整流后输出的直流電压引起频繁放電;当交流電源低于变频器低压保护值时(通常依据变频器的品牌而定)，监控系统触发直流電子开关瞬间导通，可以做到变频器由交流供電和由電池组供電的瞬时转换。
4)智能控制、监控系统根据需要用一台或多台西门子S7-200 可编程控制器和HMI(触摸屏)组成带有人机操作界面的监控系统。
监控系统由系统控制器、切换控制器、電池检测器及分路检测器等主要部件组成，各部件均由单片机控制，监控系统是通过RS485进行数字化连接以完成系统的通信与控制。

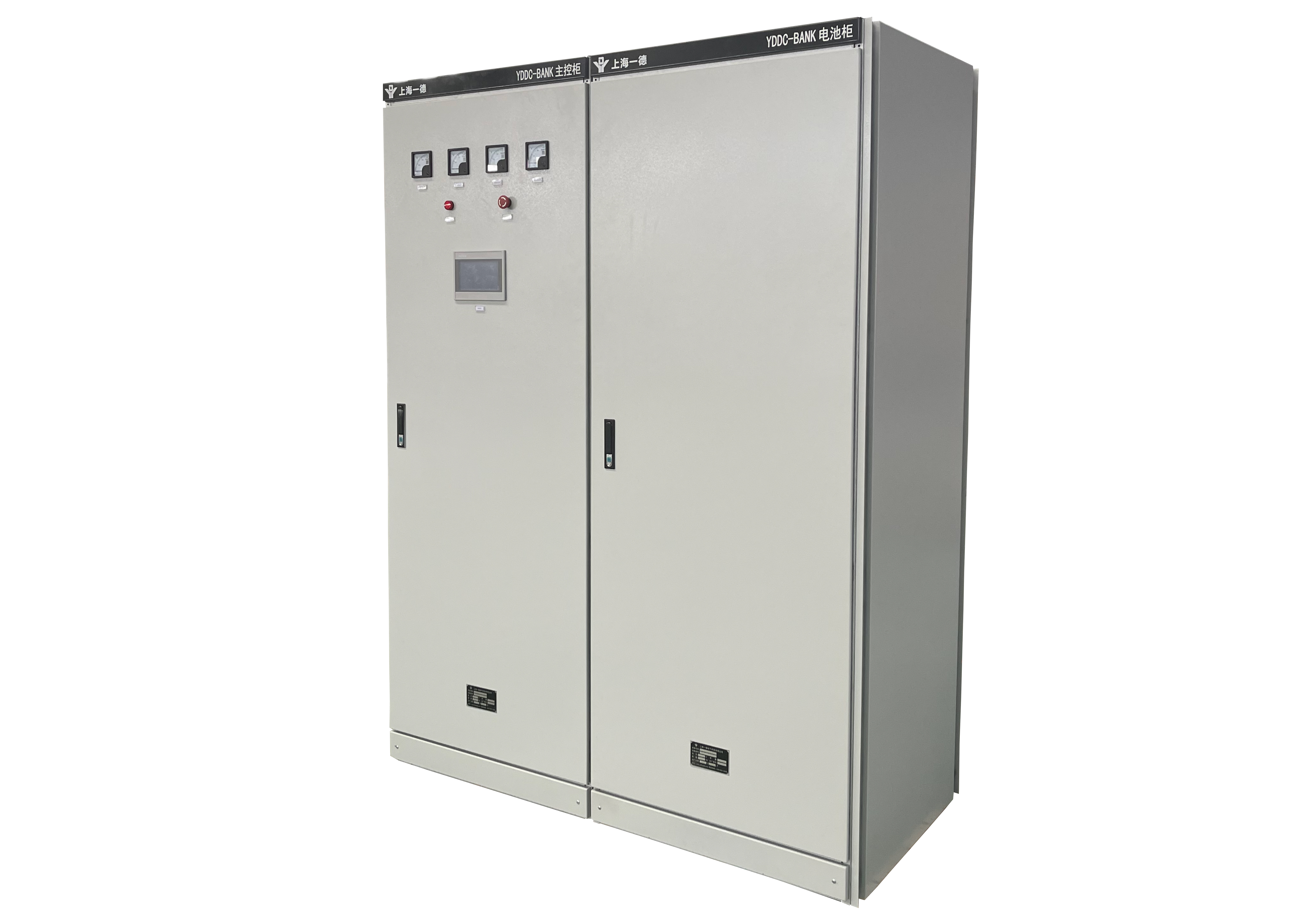

5)安全保护此系统是安装在配電柜内的。
配電柜符合IP45要求，由能承受一定机械应力、電气应力及热应力的材料构成。
七、YDDC-BANK变频器抗晃電系统与普通UPS相比较
|
性能 |
UPS |
YDDC-BANK变频器抗晃電系统 |
|
对变频器供電方式 |
交流UPS对变频器交流输入端供電，即使UPS電池放電时，仍需由UPS逆变成交流后供電，可靠性低 |
DC-BANK对变频器直流母線供電，使变频器有交、直流两路冗余供電，可靠性高 |
|
多台变频器供電 |
UPS功率成倍增加,多台变频器通过断路器与UPS相连，相互影响大 |
各变频器直流回路相互隔离，影响小 |
|
效率 |
效率低 交流供電时到電机4 变换: ~ / = = / ~ ~ / = = / ~ 電池供電时到電机 3 变换: = / ~ ~ / = = / ~ 总效率=UPS效率×变频器效率 |
效率高 交流供電时到電机 2 变换: ~ / = = / ~ 電池供電时到電机 1 变换: = / ~ 总效率=变频器效率 |
|
工作方式 |
在線式，交流切换0~10ms |
后备式，直流切换0ms |
|
線路位置 |
与变频器為交流串联，需增加一级保护 |
与变频器為直流并联，无需增加保护级别 |
|
外壳防护等级 |
IP20~IP30,不适应恶劣工作环境 |
IP54或更高，适应工业现场恶劣工作环境 |
|
電压等级 |
AC380V三相标准 |
DC540V(对应AC380V) DC931V(对应AC690V) 适应工业现场各种電机電压等级 |
|
系统容量 |
带電机类感性负载，需要5~7倍電机额定容量，单机**容量400kVA |
1.1倍電机额定容量，单机**容量800kW |
|
大電流冲击 |
1.15~1.5瞬间过流冲击 |
3倍以上大電流冲击，支持变频器直流启动 |
|
系统扩展 |
无 |
可与PLC、DCS安全连锁，通过工业总線上传数据，组成SCADA系统 |
|
安装方式 |
一體式 |
标准電气柜，可一體安装，也可分散安装，适应现场布局 |
|
性价比 |
低 |
高 |
|
故障率 |
高 |
低 |
