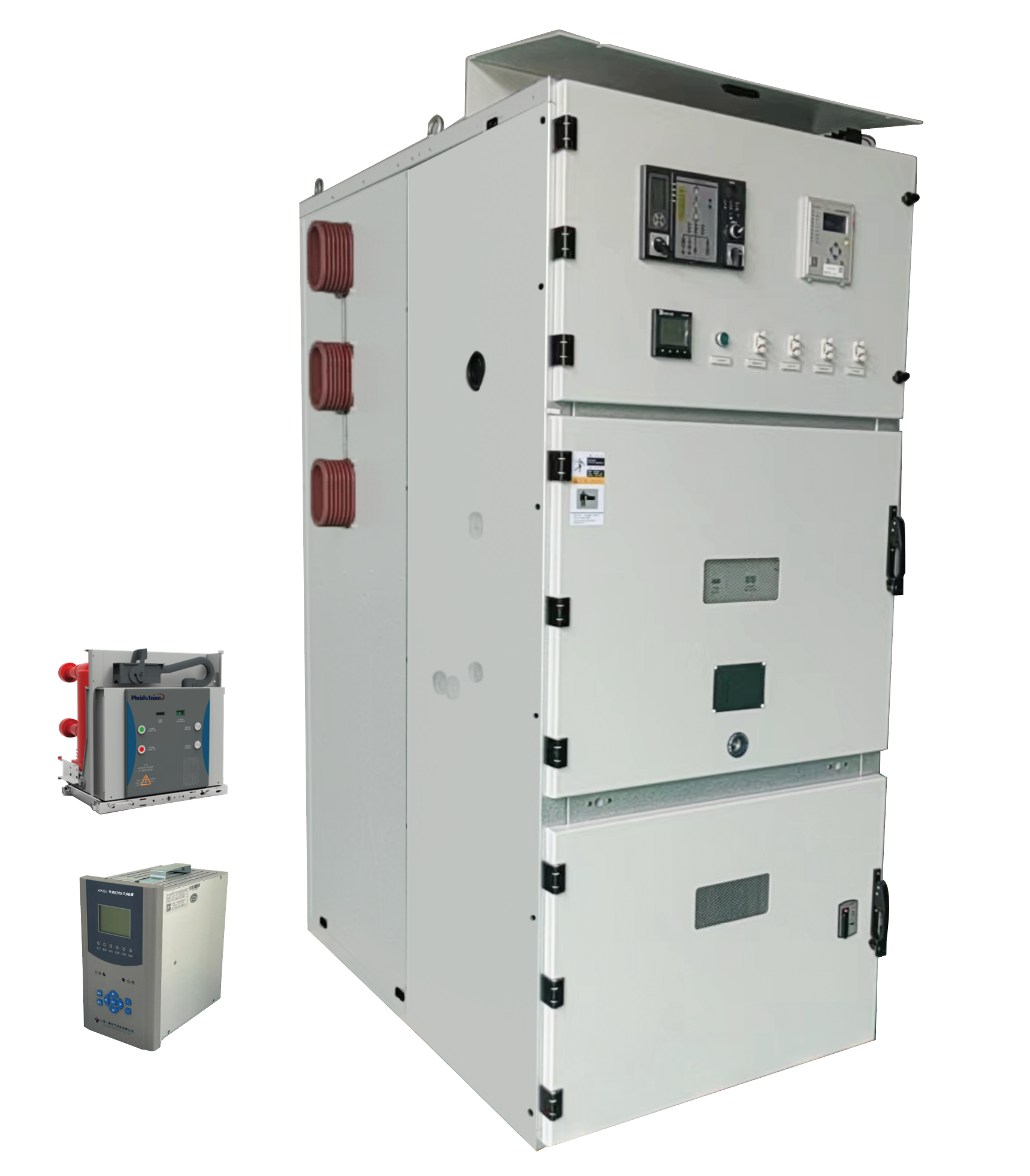

产品概述

    YDFMS高速开关成套装置主要由执行部件涡流永磁真空断路器、无扰动切换控制器及暂态互感器、電压采集器PT等组成。

产品特点

1、速度快：本装置使用快速涡流永磁真空断路器能实现5ms以内分闸，快速切换控制器可在3ms内判断出故障类型、故障電流幅值、電压電流相角、预测出電流过零点，速度在15ms内完成切换。

2、无扰动：電动机端電压与备用電源之间的频差、压差、相角差都能在很小的情况下完成切换，且对原故障系统的反馈電流冲击小。

3、 一體化：利用快速涡流永磁技(jì )术开发的快速真空断路器作為执行部件，一體化设计，实现了真正意义上的切换。

4、寿命長：快速涡流永磁真空断路器是一种新型的快速开关技(jì )术，没有转动和传动部件，采用精细的过零开断技(jì )术减轻了触头的烧损，机械和電气寿命提高。

产品构成：快速涡流永磁真空断路器+无扰动切换控制器+電流采集器+電压采集器

1、快速涡流永磁真空断路器：本公司采用英國进口的高速涡流永磁断路器，分闸时间小于5ms，合闸时间小于10ms。

2、无扰动切换控制器：采用DSP+FPGA+ARM硬件架构，多种控制算法组成的快速识别技(jì )术，能够在5ms内的暂态过程中识别并发出切换命令。

3、電流采集器：采用罗克線圈或高抗饱和型電流互感器作為電流测量元器件，保证测量精度的同时，不会发生磁饱和现象， CT作為后备测量单元，保证了测量的高精度，防止控制系统的误判。

4、電压采集器：采用高抗饱和型高精度電压互感器作為電压测量元器件，测量进線電源侧電压，与系统母線PT柜提供的母線電压信号配合保护，确保测量保护的可靠性。

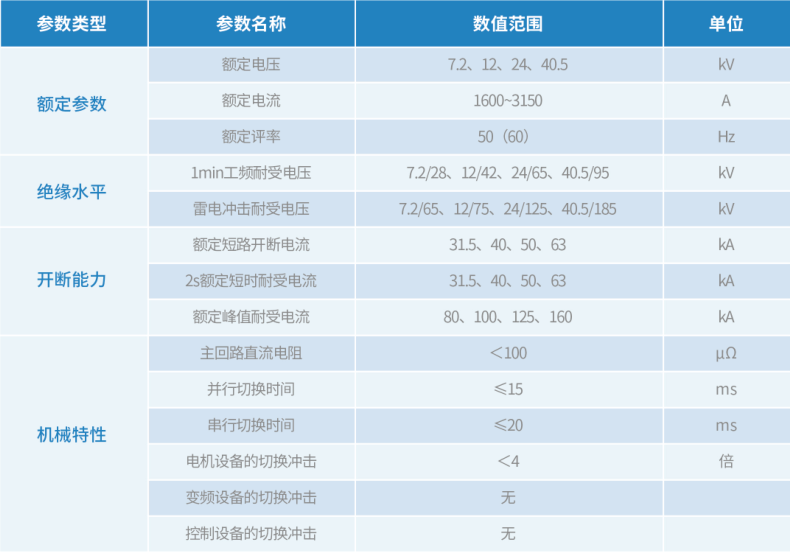

技(jì )术参数

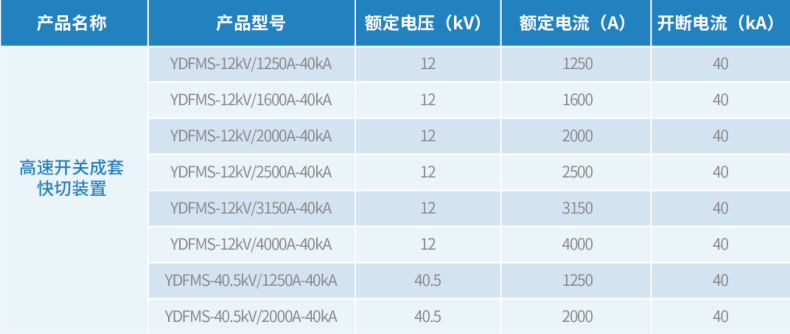

常用产品型号选型表

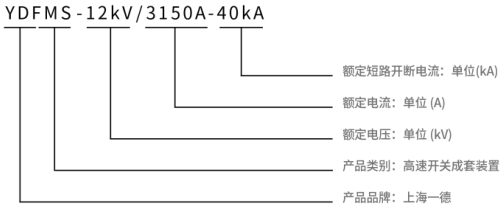

产品命名规则与选型
