一、研发背景

石油、化工、钢铁、冶金等大型工业用户是電力系统的主要用户之一，其電压等级一般在220kV以下，而企业内部的供電系统同大规模電网一样，具有发電机、传输線路、变压器等供配電设备，以及各种用電设施。除了这些電力行业的基本特点，大型工业用户因其生产工艺的特殊性，往往还具备以下几个特征：

1、 负荷容量大，可达几百MW甚至几千MW。

2、 负荷重要性等级高。对于石化、钢铁等企业，其负荷等级一般為一级和二级负荷，还有部分保安负荷。

3、自备机组形成一定规模。在化工、造纸、水泥、钢铁等行业，自备发電机组的单机容量可达数十至数百MW，总发電量可达系统负荷总量的一半以上。

4、 電压等级繁多，包括了220kV、110kV、35kV、10kV、6kV、380V等多个電压等级，供配電结构复杂，变電站多而分散。

5、 電动机负荷占负荷总量的比例大，一般為70％以上，包括同步電动机、异步電动机、以及由整流或变频装置驱动的電动机。

工业用户的生产连续性很强，一旦出现供電的中断，有可能使生产停止或发生混乱，甚至会危及人身、设备的安全，造成严重的后果。為了提高工业用户供配電系统抗電网電压扰动的能力，保证可靠供電，工业用户高压输配電和装置变電所一般都有两路電源进線和两段母線，其目的是当一段母線失電后从另一段带電母線向失電母線充電，尽快恢复停電装置和设备的正常供電。

传统备自投存在以下问题：

1、由于采用低電压(残压)切换原理，低電压的时间整定要求躲过相邻系统故障或高压電动机内部故障的切除时间，因此BZT装置起动切换时间長。

2、由于BZT装置切换时间長，電动机電源電压直線降低，转速下降，备用電源再投入时，電动机的冲击電流过大。

3、传统的BZT装置其功能单一，对不同的一次系统接線方式适应性差且可靠性低，使得自投成功率低。

无扰动電源切换装置可在系统供電電源发生故障时，根据系统运行状态，迅速切除故障電源，检测备用電源待合闸两侧的電压数值，捕捉**合闸时刻合上备用電源，避免在電源切换时造成的電源中断或者设备冲击损坏，保证负荷不断電连续运行。

二、产品概况

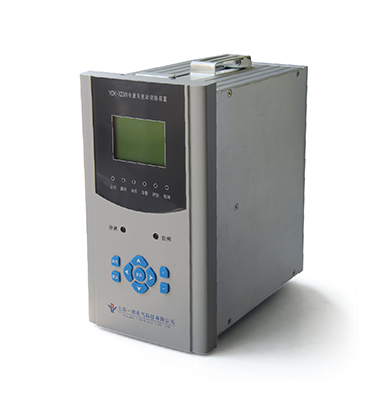

YDK-720系列无扰动電源切换装置适用于35KV及以下電压等级的备用電源无扰动快速切换，本装置可在系统電源发生故障时，根据系统运行状态迅速切除故障電源，检测备用電源与工作母線電压的矢量值，在50ms内捕捉两侧相位重合点，在100ms内完成备用電源投入。 保证负荷连续运行。

四、切换模式

1、快速同期切换

2、 同期捕捉切换

3、 残压切换

4、長延时切换（必须投入）

五、工作方式

1、进線方式

             系统為进線方式时，该系统由两进線以及一母線构成，正常运行时由1#进線為母線供電，2#进線為备用電源。备用2#进線高压侧开关一般為热备用状态。

Ø  手动启动切换（并联、同时）

Ø  保护、失压启动切换（同时、串联）

Ø  误跳启动切换（串联）并联切换：合2QF、跳1QF（合1QF、跳2QF）

串联切换：跳1QF、合2QF（跳2QF、合1QF）

同时切换：跳1QF同时合2QF（跳2QF同时合1QF）

2、 母联方式

该系统由两段进線和两段母線构成，正常运行时两进線分别带两段母線**运行，两母線互為备用。

Ø    保护、失压启动切换（同时I、串联）

Ø    误跳启动切换（串联）

Ø    自复手动启动切换（并联、同时II）

并联切换：合5QF、跳1QF（合5QF、跳2QF）

串联切换：跳1QF、合5QF（跳2QF、合5QF）

同时I切换：跳1QF同时合5QF（跳2QF同时合5QF）

同时II切换：跳5QF同时合1QF（跳5QF同时合2QF）

3、自适应方式

自适应方式下，装置可根据开关位置状态自动判断系统是处于母联方式还是进線方式，并且可以根据开入量“手切方式选择”在两种方式中用手动方式进行切换。系统為母联方式，两段进線分别带两段母線**运行，且互為备用。当其中一段母線失電时，跳开故障電源，闭合分段断路器，由一段进線带两段母線运行，构成进線模式，继续与另一进線构成明备用，也可以继续恢复到母联方式运行。

Ø  当1QF、2QF、3QF、4QF在合位，5QF在分位时同母联方式

Ø  当5QF、1QF（2QF）在合位，2QF（1QF）在分位时同进線方式，其手动启动切换如下

跳5QF、合1QF（“手动方式选择”开入量分位）

跳5QF、合2QF（“手动方式选择”开入量分位）

跳1QF、合2QF（“手动方式选择”开入量合位）

跳2QF、合1QF（“手动方式选择”开入量合位）
