一、 晃電现象及定义

電压暂降/骤降（Voltage Sag）是電压有效值降至标称值（Nominal Value）的10%至90%，且持续时间為10ms至1min（典型持续时间為10ms～600ms）的電能质量事件之一。严重的電压暂降，将使用電设备停止工作，或引起所生产产品质量下降。而電压暂降影响的严重性则随用電设备的特性而异。一般而言，工业过程设备对電压暂降特别敏感，因為设备内任何一个元件由于電源出现问题都会使整个流程停止运转。当输配電系统中发生短路故障、感应電机启动、雷击、开关操作、变频器以及電容组的投切等事件时，均可引起電压暂降。其中，短路故障、感应電机启动和雷击是引起電压暂降的主要原因。

晃電是指電网電压瞬时跌落至标称值的10%-90%，并且持续在1分钟之内又迅速恢复正常的现象，大部分晃電不超过1.5秒。

                                                         電压扰动波形图

二、产品概述

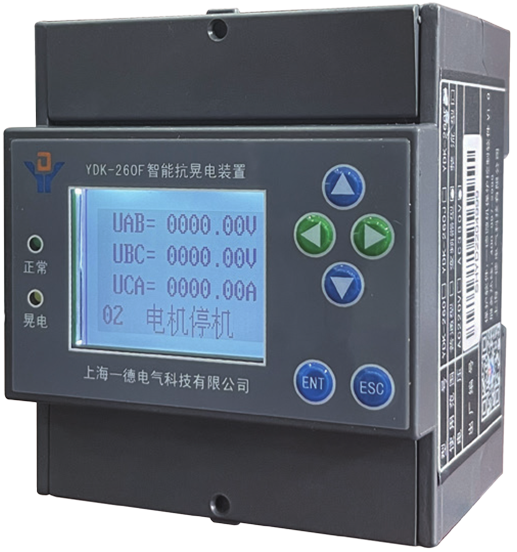

YDK-260系列智能自适应抗晃電装置能有效治理晃電现象造成的接触器意外脱扣，在提供低压供電系统稳定性的同时，通过旁路工作模式也保证了系统的可靠性，可确保系统電压瞬时跌落到0v，接触器能可靠吸合，进而在晃電结束时，保证工业负荷无灾难运行，可广泛应用于石化、钢铁、炼油、化纤、電厂、集成電路行业、玻璃、造纸等连续性生产企业。YDK-260F应用于变频器、软启动重启型。

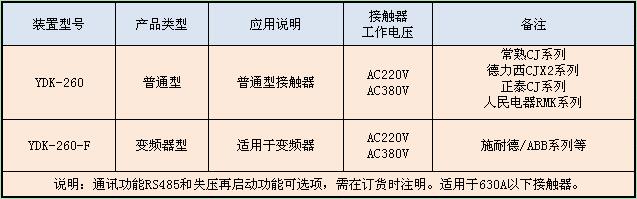

三、功能选型表

       四、功能特点

1、“后备式无隙切换”抗晃電模式。产品采用独特的硬件设计和软件算法，实现了接触器只在晃電瞬间切换到产品供電保持，晃電前后仍由外部電网交流供電，并且切换过程中接触器触点不释放、不抖动，产品不增加故障点，与國内同类产品相比，该模式设计极大提高了产品的使用寿命和供電可靠性。

2、“自适应”接触器容量设计。针对不同容量的接触器，无需带電设置参数或更改接線。与國内同类产品相比，简化选型、减少备件库存、减少安装与调试的时间和难度、减少产品维护工作量。

3、“无電调试”设计。产品采用拨码开关，无需供電即可调试。与國内同类产品相比，无需考虑安装位置，简化调试时间和难度。

4、产品选配再启动功能模式和RS485通讯接口，满足不同场合需要。
