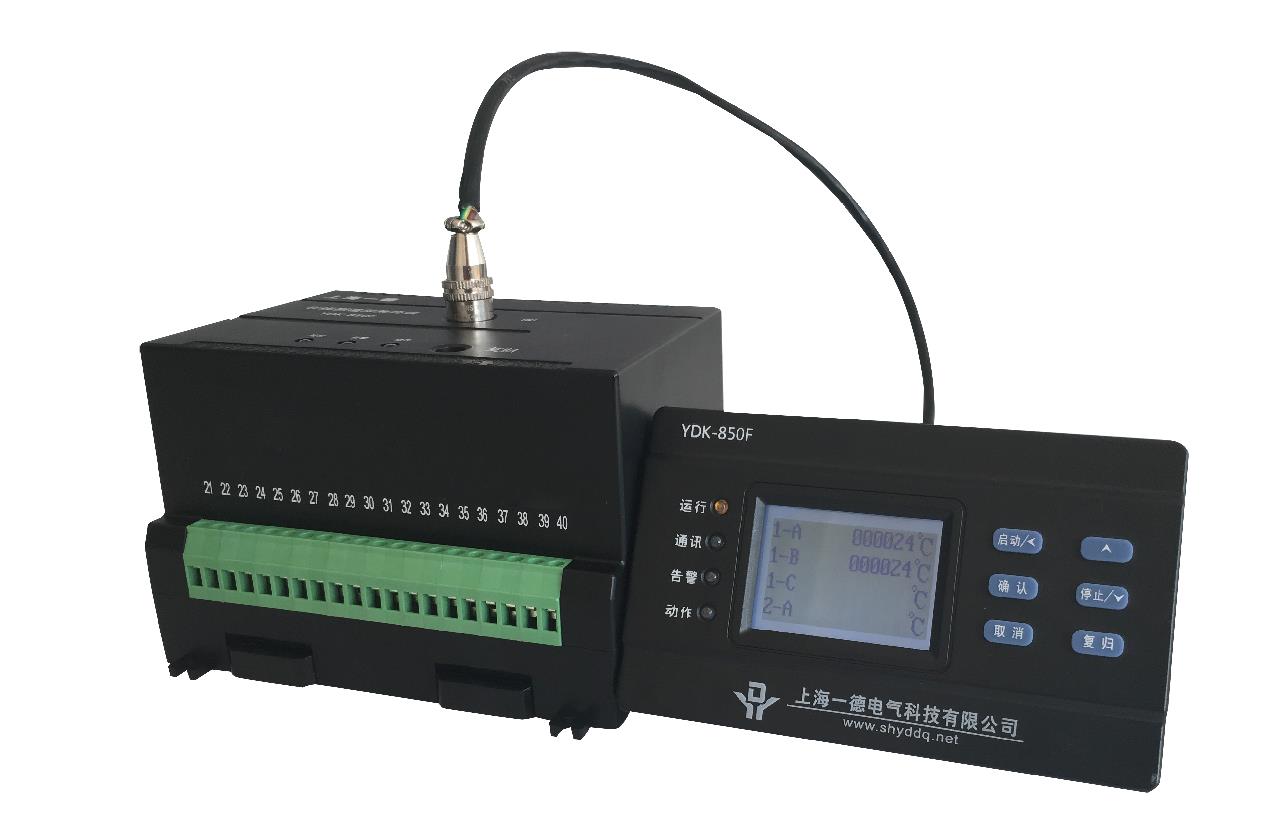

YDK-850低压在線测温系统

一、产品概述

     变 電无源无線温度在線监测系统是由YDK-850C温度传感器、YDK-850F温度汇聚终端、本地温度显示仪及本地端组网监控终端机组成。 0.4kV 低压母線段上、低压抽屉柜进出線端子、框架式低压断路器两侧、低压母線槽接头及插接箱处对测温点的异常温度变化进行实时在線监测。

二、系统构成

（1）温度传感器：简称温度采集器，负责采集各个监测点的即时温度数据，并通过在線传输的方式把采集到的数据传送至汇聚终端。
（2）在線汇聚终端：简称测温主机，负责对即时数据的收发，以及在终端进行相关工作参数的设定，自动从终端中读取所接收的周期性在線测温数据，并对接受到的即时数据进行分析，发现超过警戒温度的情况或温度发生异常波动时则立即发出报警。而且在線测温数据可在计算机主机中長期存储，以供随时查询分析。**可接入15路测温传感器，装置内部有报警蜂鸣器。

（3）在線网关：负责收集温度传感器发出的即时数据，并形成局域网，把所收集的即时数据通过网络传输的方式上传到在線测温的管理主机。

（4）监控主机：根椐效益原则，在变電站主监控中心选配一台后台電脑（服務器），集中对低压开关柜的危险温度进行集中的监测管理，后台電脑安装于本地的变電站值班室的操作台上。通过查询系统的后台電脑，值勤人员可直观方便浏览本電力设备危险温度電子分布图、实时温度值、温度变化曲線，在電子地图界面，值勤人员可快速方便的查找到报警点位置；

三、系统原理图

（1）在線接触式检测及监测，数据准确可靠。

（2）采用在線温度监测，在線通信可以彻底人為線路巡检，既方便了電力设备的安装与维护，又减少了線路对電网安全运行影响的可能性，使電力系统的安全性得到**提升。
（3）采用NTC100K采集温度精确度高，热敏電阻，反应灵敏。

（4）可以连续实时的实现在線监测，无时间盲点，安全性**提升；同时省去人工巡视，节省企业成本。

1、YDK-850低压在線测温系统提供了一种低成本的安全监测及管理模式：随着科技(jì )的发展，人员、供用電系统、设备对安全的要求越来越高，随着建设坚强智能電网步伐的加快，建立主动和被动相结合企业安全监测及管理系统，实為一种低成本的模式。

2、YDK-850低压在線测温系统采用了先进的在線传输技(jì )术、**的信号采集处理模式，实现了系统的**的電气隔离, 一德技(jì )术的在線信号采集方法、严格的产品制造工艺，保证了系统的可靠性、稳定性及数据的准确性。

3、YDK-850低压在線测温系统具有先进的程序设计：系统自动对数据进行分析，对产生危险温度的故障进行分析并作相关提示，為运行人员进行電力设备/设施管理维护提供决策依据。

4、YDK-850在線测温系统具有专业的设计方案和灵活的

5、YDK-850在線测温系统后台電脑（服務器）根据自定义的组态软件对监测点温度警戒值、温度危险值可进行现场设定，在温度超过预警線时系统可进行声、光报警并输出相应无源开关触点或者手机短信（选配）提示,使维护人员及时排除故障，杜绝故障的发生。其报警方式详述如下:

Ⅰ、预防报警：

a、超过一定的温度值，需要提醒值班人员，此时仍可继续运行；

b、温度上升过快；

c、和室温相差过大，报警输出：报警灯亮，报警接点动作；

d、相间温差过大或局部发热。

Ⅱ、事故报警：

超过一定的温度值或温升速率超过一定值（默认设置為10 ℃/5min），严重影响到正常操作，报警灯亮，报警接点动作。

6、可靠性设计，采用工业级要求进行设备的生产与测试，具有防雷、防火、防爆、防潮的特点，全数字化電路及智能化处理策略，使本系统完全杜绝了误报的可能。

7、YDK-850系统软件特点：

◇简洁与直观的控制平台，强大的電子地图模拟功能和数据记录功能

◇遠程计算机操作系统：Windows98/2000/XP

◇温度检测数据处理点：≤90000个点

◇ 输出接点温度曲線

◇ 電气接点异常温升隐患或故障事件、温度数据记录可靠、详细并可保存8年以上

◇ 强大的报警、预警功能

◇ 强大的数据统计、处理与查询功能，灵活的系统参数设置，强大的扩展能力

◇ 多样化的图表与报表设置，良好的人机交互界面

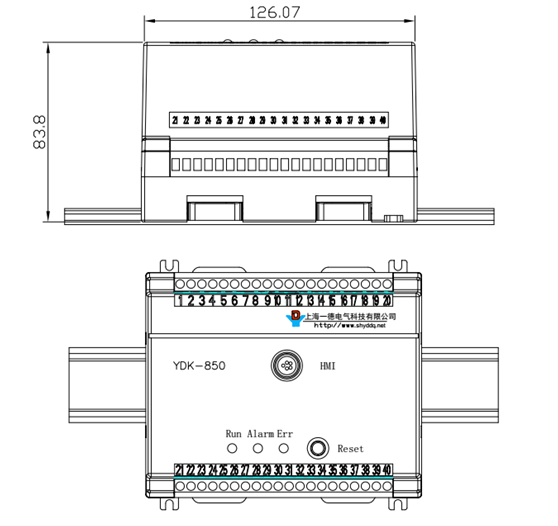

安装结构示意图

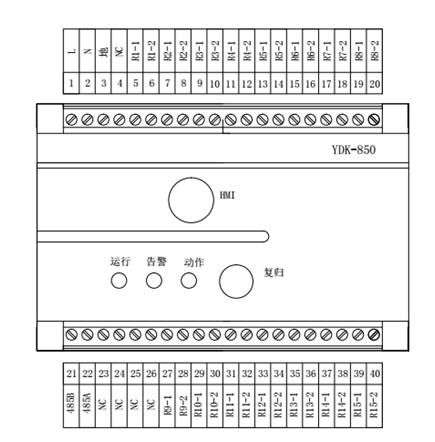

端子接線图
