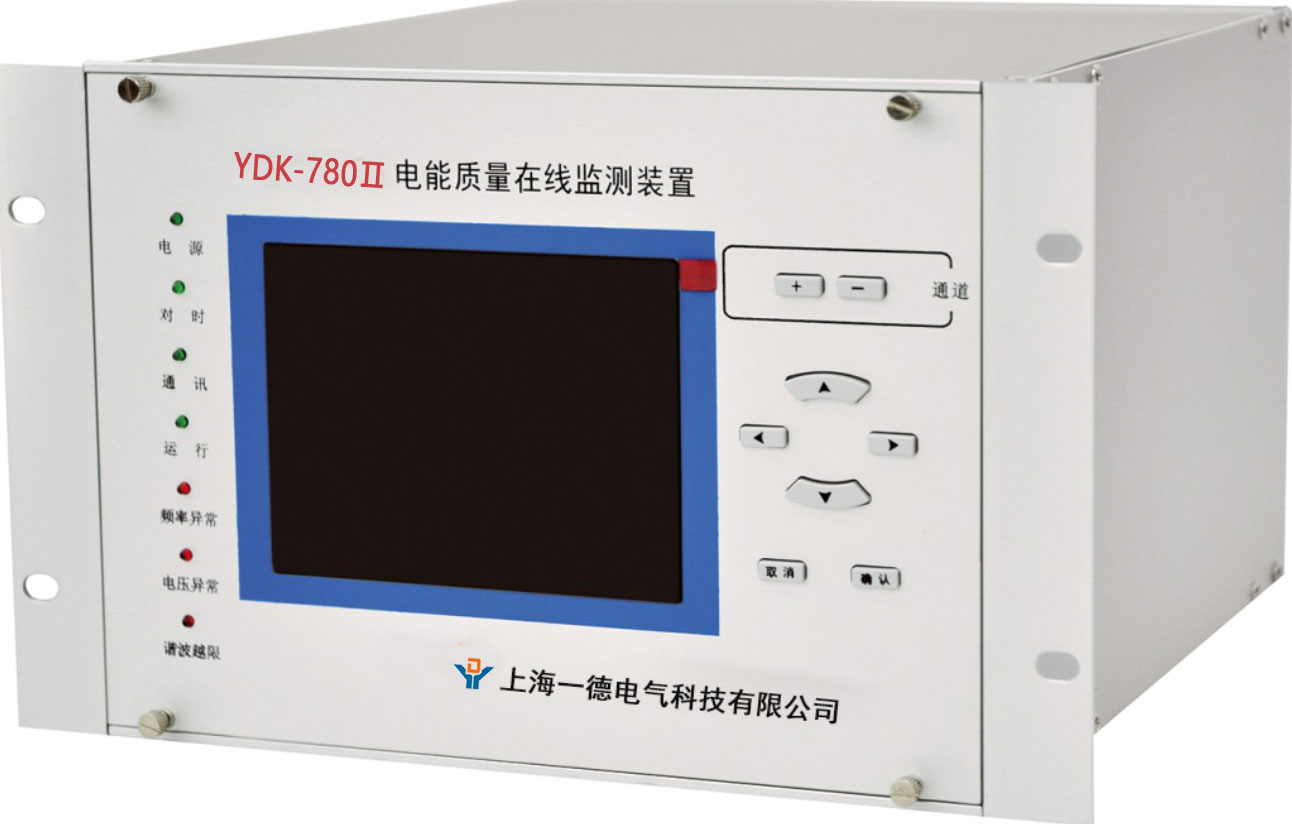

YDK-780Ⅱ電能质量在線监测装置广泛应用于发電厂、变電站、石油化工、冶金、煤矿、港口码头、轨道交通、建筑、风力发電厂、光伏发電站等行业。装置采用标准规范化设计，与電站主站监测管理系统通讯形成无缝对接；YDK-780Ⅱ对電网多项電能质量稳态、暂态超标事件数据进行双通道实时监测；大容量存储便于数据提取做長期技(jì )术分析，為提高電能质量夯实了基础，保障電网持续安全、稳定地运行。
一、产品概述：
YDK-780Ⅱ系列電能质量在線监测装置广泛应用于发電厂、变電站、石油化工、冶金、煤矿、港口码头、轨道交通、建筑、风力发電厂、光伏发電站等行业。装置采用标准规范化设计，与電站主站监测管理系统通讯形成无缝对接；YDK-780Ⅱ对電网多项電能质量稳态、暂态超标事件数据进行双通道实时监测；大容量存储便于数据提取做長期技(jì )术分析，為提高電能质量夯实了基础，保障電网持续安全、稳定地运行。
二、装置特性：
◆ 采用低功耗嵌入式系统；
◆ 实现電能质量全指标监测；
◆ 通道同步采样的多回路监测；
◆ 完全遵照IEC61000-4-30中规定测量方法；
◆ 实现PQDIF文件本机生成，可上传后台软件；
◆ 采样率高达1024点/周期，并且10周波连续采样；
◆ 按照IEC61850标准建模，满足变電站通讯层协议要求；
◆ 内置大容量電子盘作為存储介质，可存储電能质量数据；
◆ 强大的数据统计分析功能，让现场人员及时了解線路运行状况；
◆ 实时监测稳态、暂态超标事件，事件波形存储為COMTRADE格式。
三、测量参数：
|
参数类别 |
参数值 |
||
|
测量项目 |
電压 |
電压有效值、電压偏差 |
|
|
電流 |
電流有效值 |
||
|
功率和電能 |
有功功率、无功功率、视在功率、功率因数 |
||
|
谐波值 |
電压、電流的总谐波畸变率、各次谐波的含有率、幅值、有功功率、无功功率等； |
||
|
间谐波 |
電压、電流的各次间谐波的含有率、幅值 |
||
|
频率 |
频率、频率偏差 |
||
|
三相不平衡 |
负序電压、负序電流，零序電压、零序電流 |
||
|
波动闪变 |
電压波动、短时闪变、長时闪变 |
||
|
暂态事件 |
電压暂升、暂降、短时中断 |
||
|
测量范围及精度 |
電压 |
范围 |
220V/380V |
|
精度 |
±0.1% |
||
|
電流 |
范围 |
1A、5A |
|
|
精度 |
±0.1% |
||
|
功率 |
精度 |
±0.2% |
|
|
频率 |
范围 |
42.5〜57.5Hz |
|
|
精度 |
±0.01Hz |
||
|
三相不平衡 |
電压不平衡 |
±0.15% |
|
|
電流不平衡 |
±0.5% |
||
|
谐波 |
范围 |
1〜63次 |
|
|
精度 |
符合GB/T14549-93附录D中A级要求 |
||
|
间谐波 |
精度 |
参照GB/T14549-93附录D中对谐波A级要求 |
|
|
闪变 |
范围 |
0.2〜10 |
|
|
精度 |
±5% |
||
|
暂态事件 |
幅值误差 |
≤±0.2% |
|
|
时间误差 |
≤±10ms |
||
四、常规参数：
|
参数类别 |
参数值 |
|
|
工作電源 |
交流 |
220V±20%；50Hz±2.5Hz；谐波畸变率≤10% |
|
直流 |
220V±20%；纹波系数≤5% |
|
|
電压回路 |
输入方式 |
電压互感器输入 |
|
输入范围 |
220V/380V |
|
|
功率消耗 |
≤0.5VA/路 |
|
|
过载能力 |
4Un允许1s |
|
|
電流回路 |
输入方式 |
電流互感器输入 |
|
输入范围 |
1A、5A |
|
|
功率消耗 |
≤0.15VA |
|
|
过载能力 |
10In允许1s |
|
|
开关量输出 |
触点容量 |
AC220V 1A/DC30V3A； |
|
输出方式 |
无源接点 |
|
|
对时 |
卫星对时 |
IRIG-B码校时 |
|
网络对时 |
SNTP校时 |
|
|
通讯接口 |
RS485 |
2400～115200bps 带光電隔离 |
|
以太网 |
10/100M自适应 |
|
|
存储 |
電子盘 |
标配16G，可扩展 |
|
环境 |
正常工作温度 |
-10℃～+55℃ |
|
极限工作温度 |
-20℃～+65℃ |
|
|
相对湿度 |
5％～95％ |
|
|
大气压力 |
86kPa～106kPa |
|
|
海拔 |
3000 米以下 |
|
|
显示功能 |
实时数据 |
電压、電流、频率、谐波、间谐波、不平衡 |
|
实时波形 |
電压、電流、矢量图 |
|
|
历史数据 |
记录数据，进行数据分析，可存储為PQDIF文件 |
|
|
触发录波 |
记录超标事件波形，可存储為Comtrade文件 |
|
|
系统设置 |
装置具有密码权限设置功能 |
|
|
数据上传 |
通过Modbus、104或IEC61850上传到主站 |
|
产品选型：
|
名称 |
型号 |
监测通道 |
|
電能质量监测装置 |
YDK-780Ⅱ
|
2通道 |
五、依据标准：
GB/T 15945-2008 《電能质量 電力系统频率偏差》
GB/T 12325-2008 《電能质量 供電電压偏差》
GB/T 14549-1993 《電能质量 公用電网不平衡度》
GB/T 12326-2008 《電能质量 電压波动和闪变》
GB/T 24337-2009 《電能质量 公用電网间谐波》
GB/T 18481-2001 《電能质量 暂时过電压和瞬态过電压》
GB/T 30137-2013 《電能质量 電压暂降与短时中断》
GB/T 19862-2016 《電能质量 電能质量监测设备通用要求》
IEC 61000-4-30 《電磁兼容 试验和测量技(jì )术 電能质量测试方法》
六、安装尺寸图
YDK-780Ⅱ尺寸图：
