您的当前位置：首页 > 产品中心 > 電力设备无線测温系统
YDK-800智能高压電器接点在線监测系统，采用感应取電方式,兼有“无源”和“无線”两大特点，传感器直接安装在被测点上，无需连線即可将被测温度信息传送出去，具有安全可靠、成本低、实时性好、便于维护等优点，為電力测温提供了在線式无線测温监测方案。
一、产品概述
YDK-800智能高压電器接点在線监测系统，采用感应取電方式,兼有“无源”和“无線”两大特点，传感器直接安装在被测点上，无需连線即可将被测温度信息传送出去，具有安全可靠、成本低、实时性好、便于维护等优点，為電力测温提供了在線式无線测温监测方案。

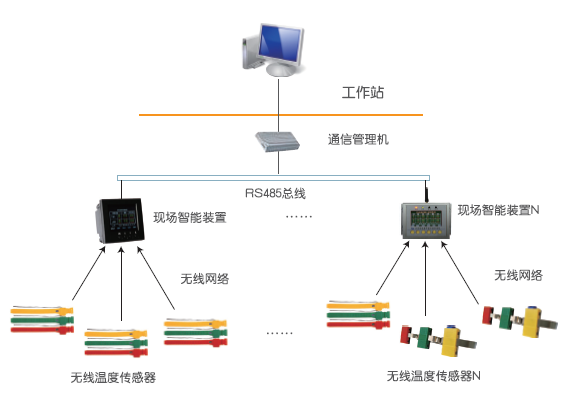

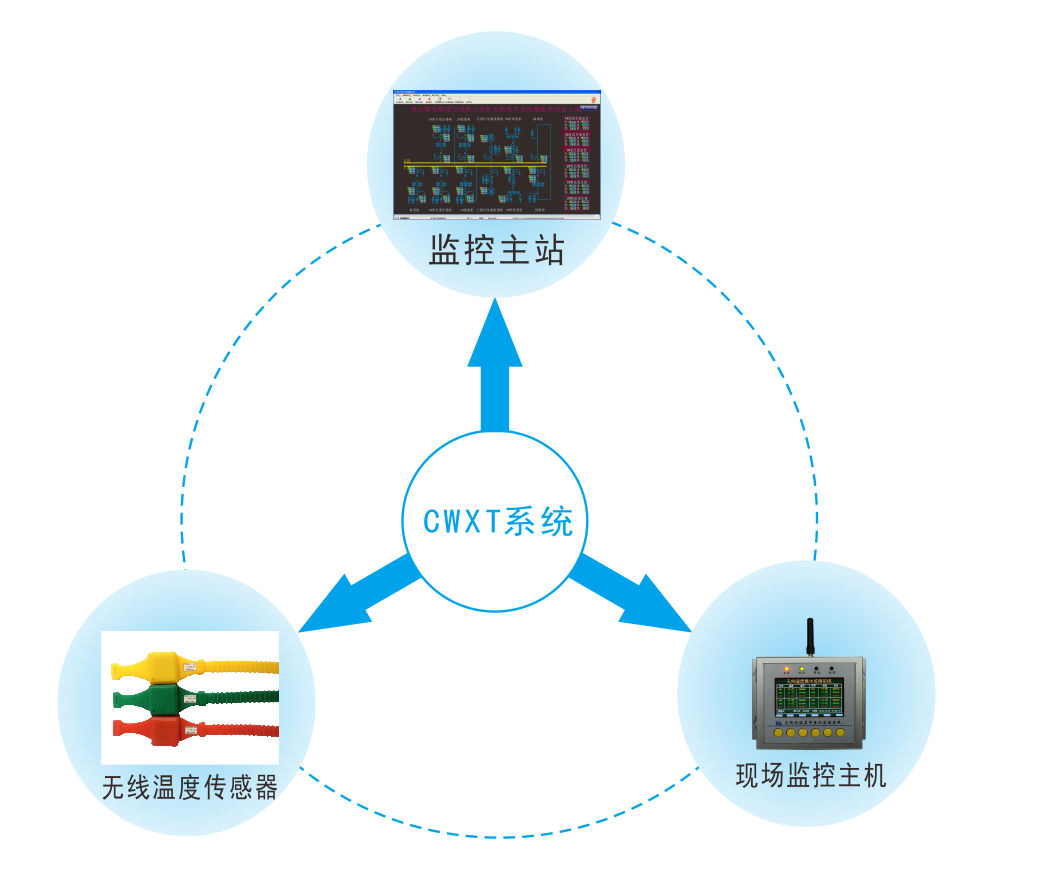

二、无線测温系统组成及工作原理
三、主要组件介绍
3.1、YDK-810W/P无源无線测温传感器
无源无線温度传感器用于测量高压带電物體表面或接点处的温度，如高压开关柜内的裸露触点、母線连接处、户外刀闸及变压器等的运行温度。

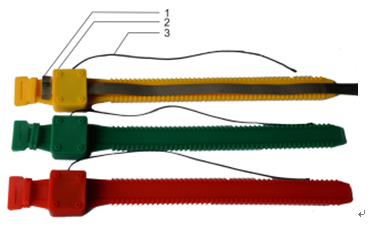

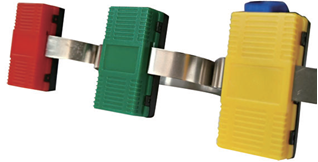

YDK-810W 无源无線测温传感器 YDK-810P 无源无線测温传感器
3.2、主要功能：
|
主要功能 |
功能介绍 |
|
温度检测功能 |
实时检测被测部位的当前温度 |
|
供電電压自检功能 |
实时检测传感器自身的供電電压值 |
|
所检测到的数据全部通过无線上传到接收主机 |
|
3.3、技(jì )术参数：
|
无線温度传感器技(jì )术参数 |
|
|
温度测量范围 |
-25～+200℃ |
|
测量分辨率 |
0.1℃ |
|
测量精度 |
±1℃（0~75℃）,±2℃（-20~150℃） |
|
温度采样频率 |
默认1分钟 |
|
无線频率 |
2.4GHz/433MHz |
|
射频标准 |
IEEE802.15.4 |
|
无線传输距离 |
≤20米/2.4GHz,≤120米/433MHz（空旷地） |
|
表带材料 |
耐高温硅胶 |
|
安装方式 |
捆绑式 |
|
外形尺寸 |
YDK-810W主體尺寸：38mm×35mm×24mm， 表带总長：385mm YDK-810P 主體尺寸：40mm×21mm×15mm
|

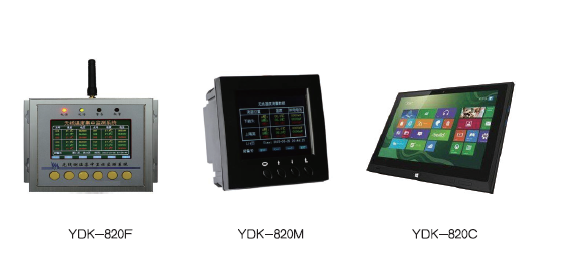

YDK-820系列无線测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录于一體的现场温度监测仪，并可修改现场无線温度传感器的地址等参数。
主要功能：
|
主要功能 |
功能介绍 |
|
|
基本功能 |
接收数据 |
接收无線温度传感器上传的温度和传感器工作電压 |
|
显示数据 |
彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合 |
|
|
时钟显示 |
实时时钟显示，并作為事件记录的时间基准 |
|
|
参数设置 |
全部参数灵活可设，操作方便，掉電数据不丢失 |
|
|
报警输出 |
当有报警事件发生时，继電器干接点信号输出并发出蜂鸣报警声音提示 |
|
|
温度报警记录 |
记录曾发生过报警的测温位置的温度、开始时间和结束时间，可保存200条记录，当超过200条记录时，自动覆盖记录 |
|
|
密码管理 |
采用密码管理方式，设置参数时必须输入密码，密码分為用户密码和系统密码，输入系统密码可进行的设置功能 |
|
技(jì )术指标：
|
技(jì )术参数 |
技(jì )术指标 |
|
|
无線参数 |
无線频率 |
2.4GHz、433MHz 可选 |
|
管理无線传感器数量 |
YDK-820F ≤720只 ，YDK-820M ≤24只、YDK-810C (触摸屏) ≤1000只 |
|
|
通讯参数 |
通讯接口 |
方式一：RS485通讯接口，通讯距离≤1200m（不加中继） 方式二：无線数传通讯，通讯距离：500~800m |
|
主机组网数量 |
≤128台 |
|
|
通讯规约 |
Modbus规约《无線测温系统通讯协议》 |
|
|
波特率 |
1200、2400、4800、9600、19200 bps 可选 |
|
|
报警默认参数 |
温度报警值 |
上限值：+90℃，下限值：－20℃ |
|
温度告警值 |
上限值：+60℃，下限值：－10℃ |
|
|
告警電压值 |
2700mV |
|
|
继電器干接点参数 |
AC220V/5A（1组无源常开/常闭触点） |
|
|
工作電压 |
AC85～265V/DC110～370V |
|
|
整机功耗 |
≤5VA |
|
|
工作温度 |
-10℃~+70℃ |
|
|
工作湿度 |
≤90%RH,不结露，无腐蚀 |
|
|
海拔 |
≤2500米 |
|
|
防护等级 |
IP20 |
|
|
绝缘電阻 |
≥100MΩ(温度在10~30℃,相对温度小于80%) |
|
|
安装方式 |
YDK-820M 嵌入式安装，YDK-820F/C壁挂式安装 |
|

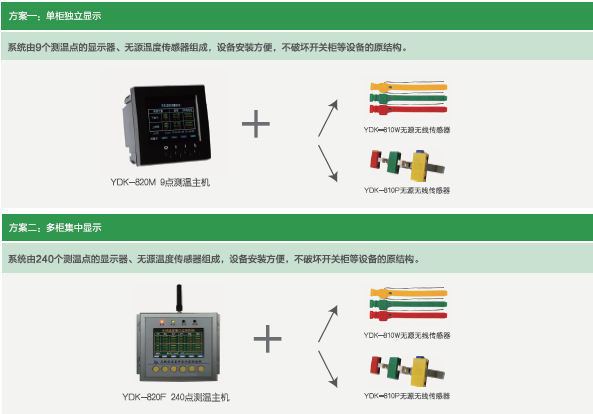

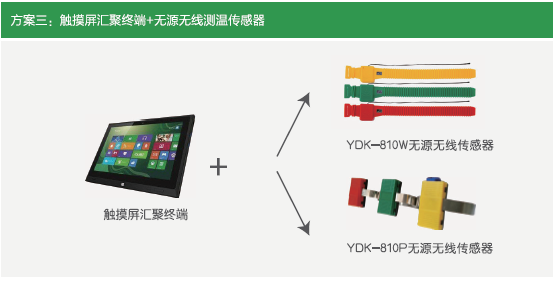

3.5典型应用方案

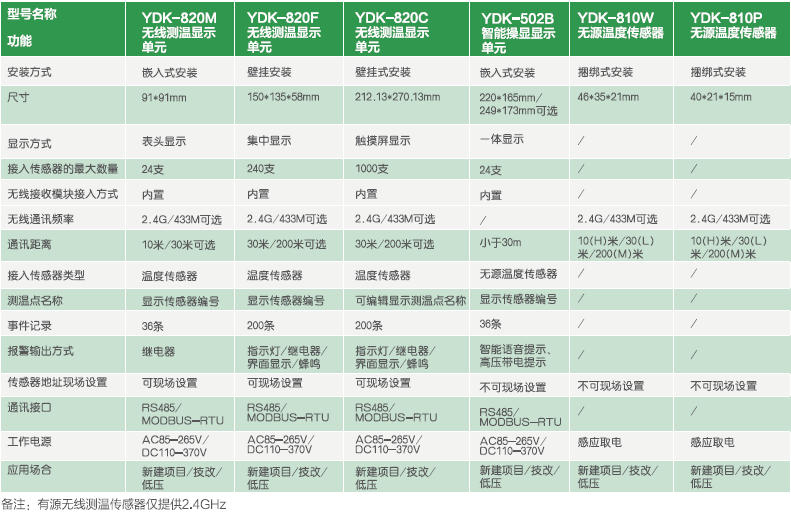

四、功能选型表
